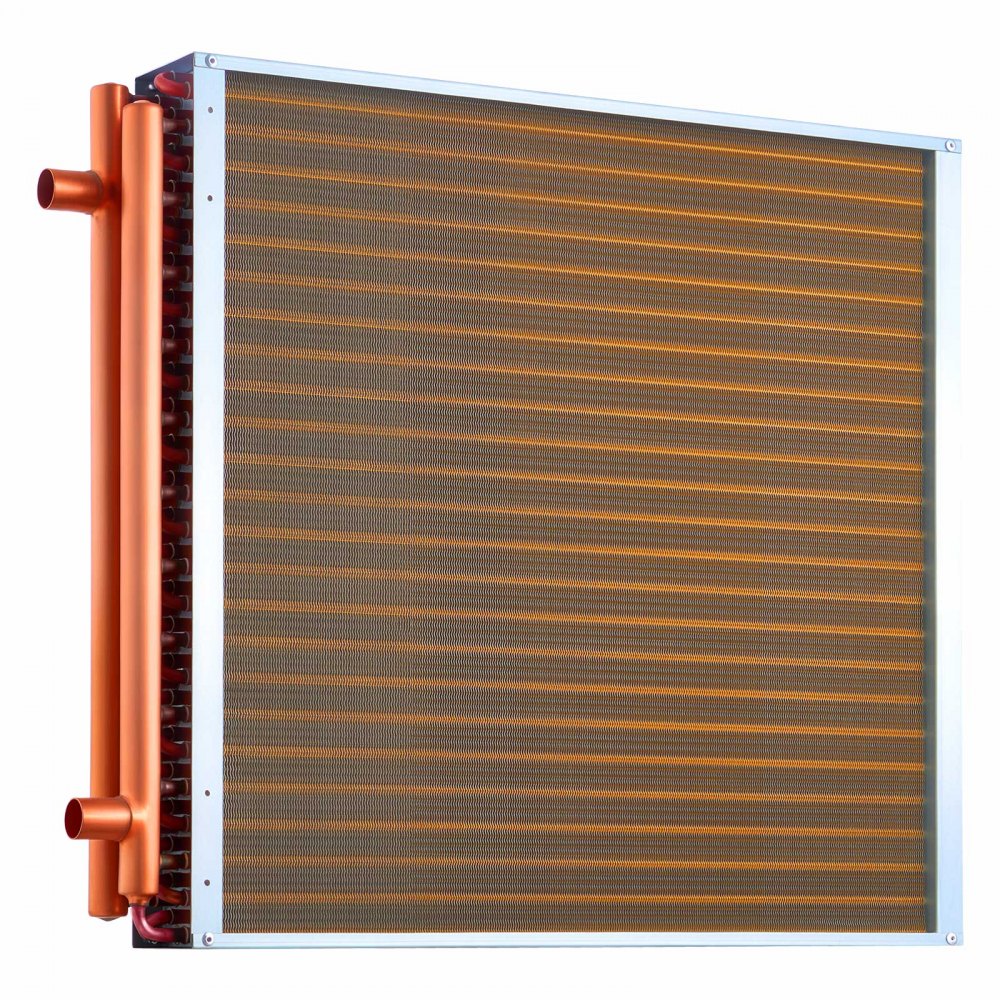

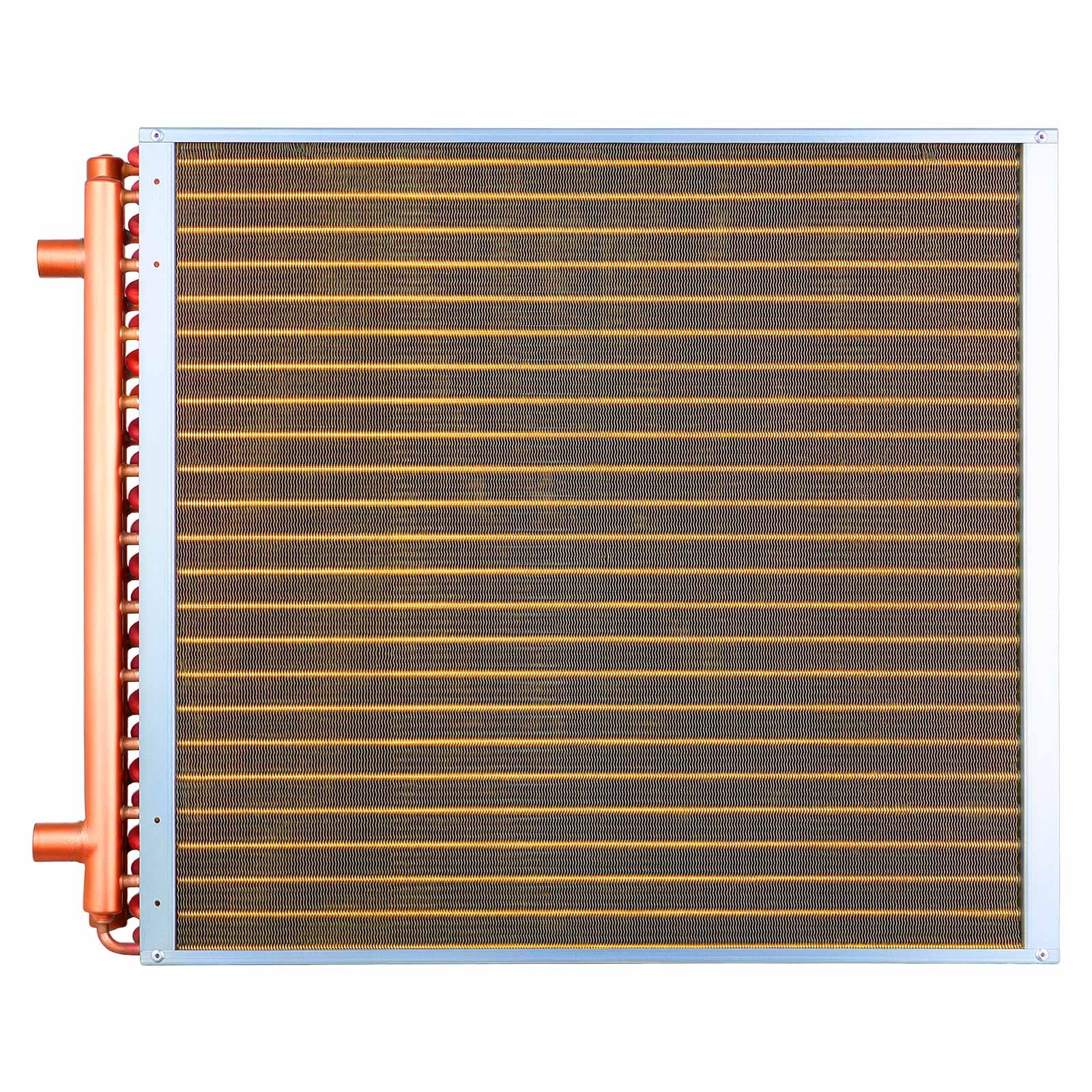

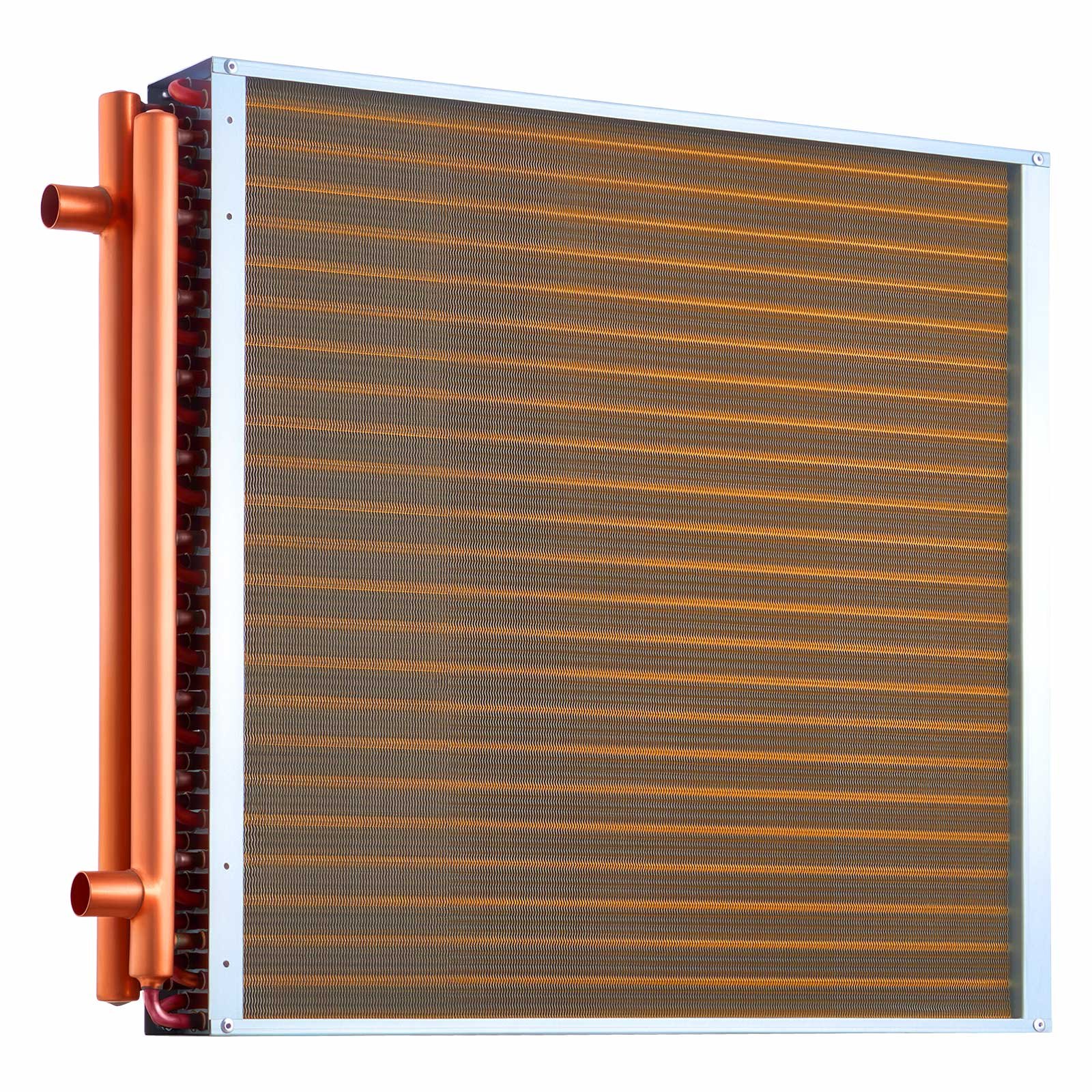

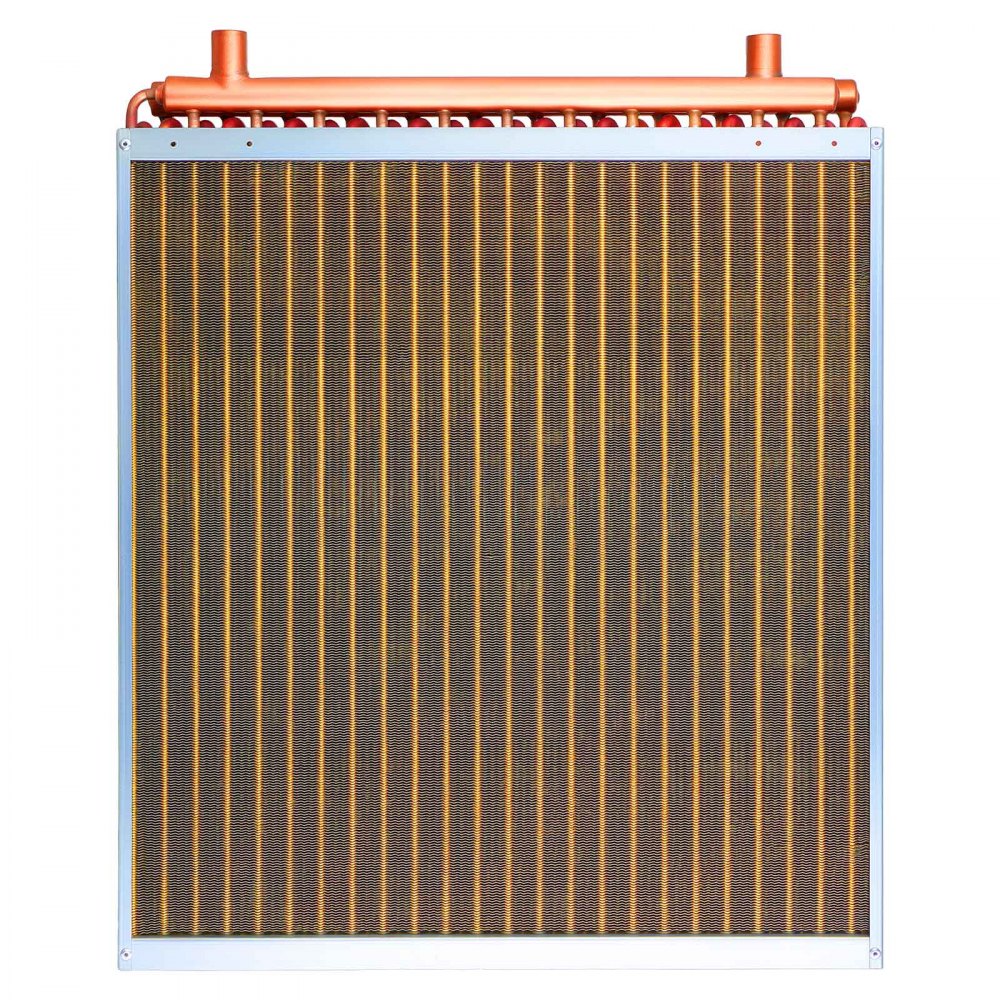

VEVOR lamellenwarmtewisselaar 610x610mm, 65,9kW warmtewisselaar met koperen aansluitingen en aluminium lamellen, water-lucht warmtewisselaar met een werkdruk van 2,5 MPa, warmtewisselaar voor verwarming en koeling binnenshuis.
- Hoog rendement: Deze warmtewisselaar met lamellen is uitgerust met koperen buizen en aluminium lamellen om de thermische geleidbaarheid te maximaliseren en zo een efficiënte warmteoverdracht en een verwarmingsvermogen tot circa 65,9 kW (225.000 BTU/u) te bereiken.
- Groot warmteoverdrachtsoppervlak: Deze warmtewisselaar heeft een effectief warmteoverdrachtsoppervlak van 610 x 610 mm / 24 x 24 inch met 290 lamellen en 3 rijen naadloze koperen buizen van 3/8 inch, waardoor hij uitstekende prestaties levert voor een breed scala aan toepassingen.
- Robuust en duurzaam: Deze stevige lucht-water warmtewisselaar is voorzien van zeer sterke, met epoxy gecoate aluminium lamellen die kalkaanslag verminderen en zuiver koperen buizen voor een efficiënte warmteoverdracht. Het bedrijfstemperatuurbereik ligt tussen -40 en 180 °C.
- Afgedicht en lekvrij: Ontworpen voor betrouwbaar gebruik als warmtewisselaar in airconditioningsystemen, maakt het gebruik van hogedrukvacuümhardingstechnologie en ondergaat het strenge lektesten om een lange levensduur en betrouwbare werking te garanderen.
- Breed scala aan toepassingen: Deze water-lucht warmtewisselaar is een uitstekende oplossing voor gebruik in woongebouwen, houtgestookte buitenketels, grote landbouwbedrijven, hydrocultuursystemen, commerciële verwarmings- en koelsystemen, heteluchtverwarmingssystemen en hybride systemen.
Vaak Samen Gekocht
Beoordelingen
Over dit artikel

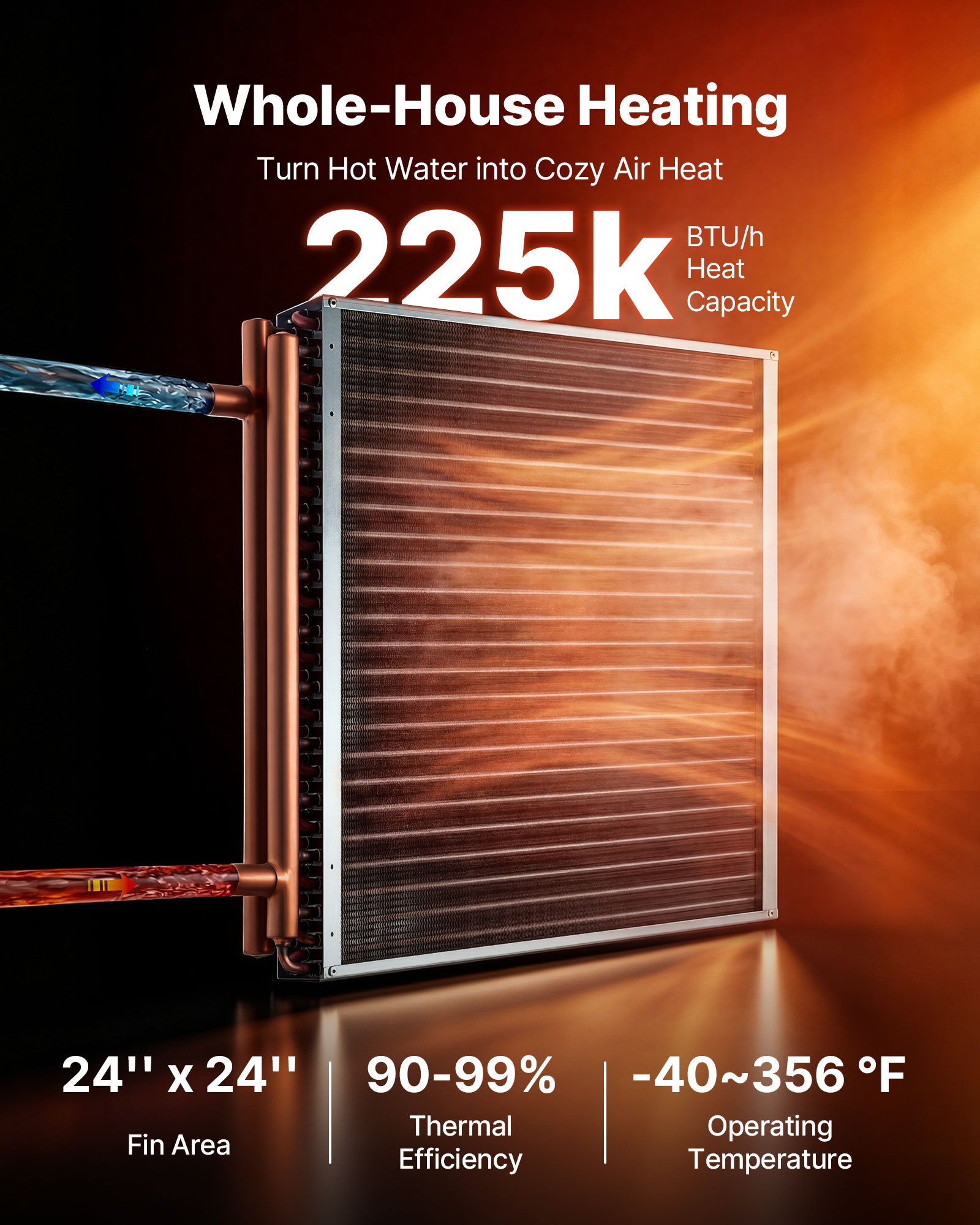

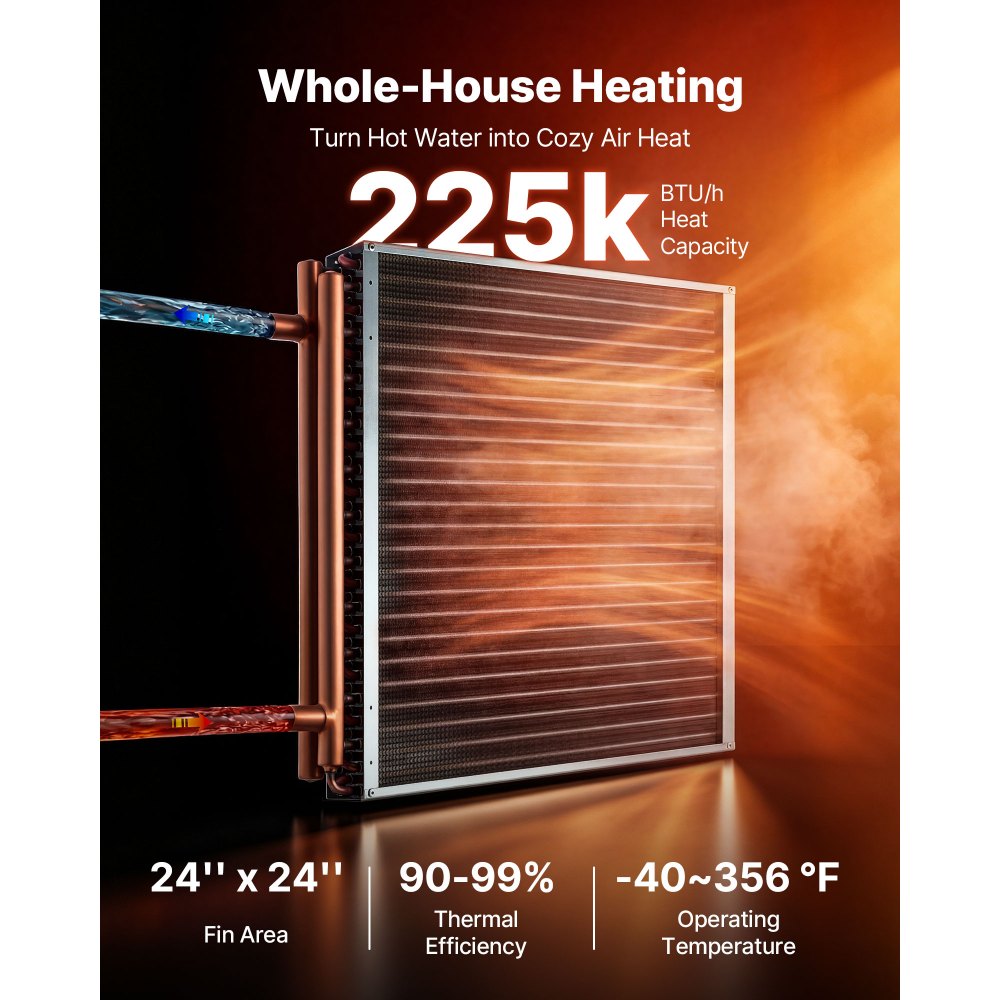

Water-lucht warmtewisselaarradiator met een vermogen van 225.000 BTU voor verwarming met hoge warmtevraag.
De VEVOR 24×24 inch water-lucht warmtewisselaarradiator heeft een vermogen van 225.000 BTU/u, waarmee hij aan de top van het VEVOR assortiment lamellenradiatoren staat en de juiste keuze is voor toepassingen met een hoge warmtevraag waar kleinere varianten onvoldoende vermogen leveren. Grote werkplaatsen, kweekruimtes voor bedrijven, residentiële hydronische systemen met meerdere zones en luchtbehandelingsinstallaties met een hoog volume zijn allemaal voorbeelden van situaties waarbij dit vermogen voldoende thermische reserve biedt om de temperatuur tijdens piekbelasting op peil te houden.
De 225.000 BTU-waarde is hoger dan die van de 22x22 inch-modellen (190.000 BTU) en de 18x18 inch-modellen (120.000 BTU) in dezelfde serie. Dit maakt het de juiste specificatie wanneer uit warmtebelastingsberekeningen blijkt dat de middelste spoelafmetingen onvoldoende zijn om het maximale warmteverlies van het systeem of de ruimte op te vangen.

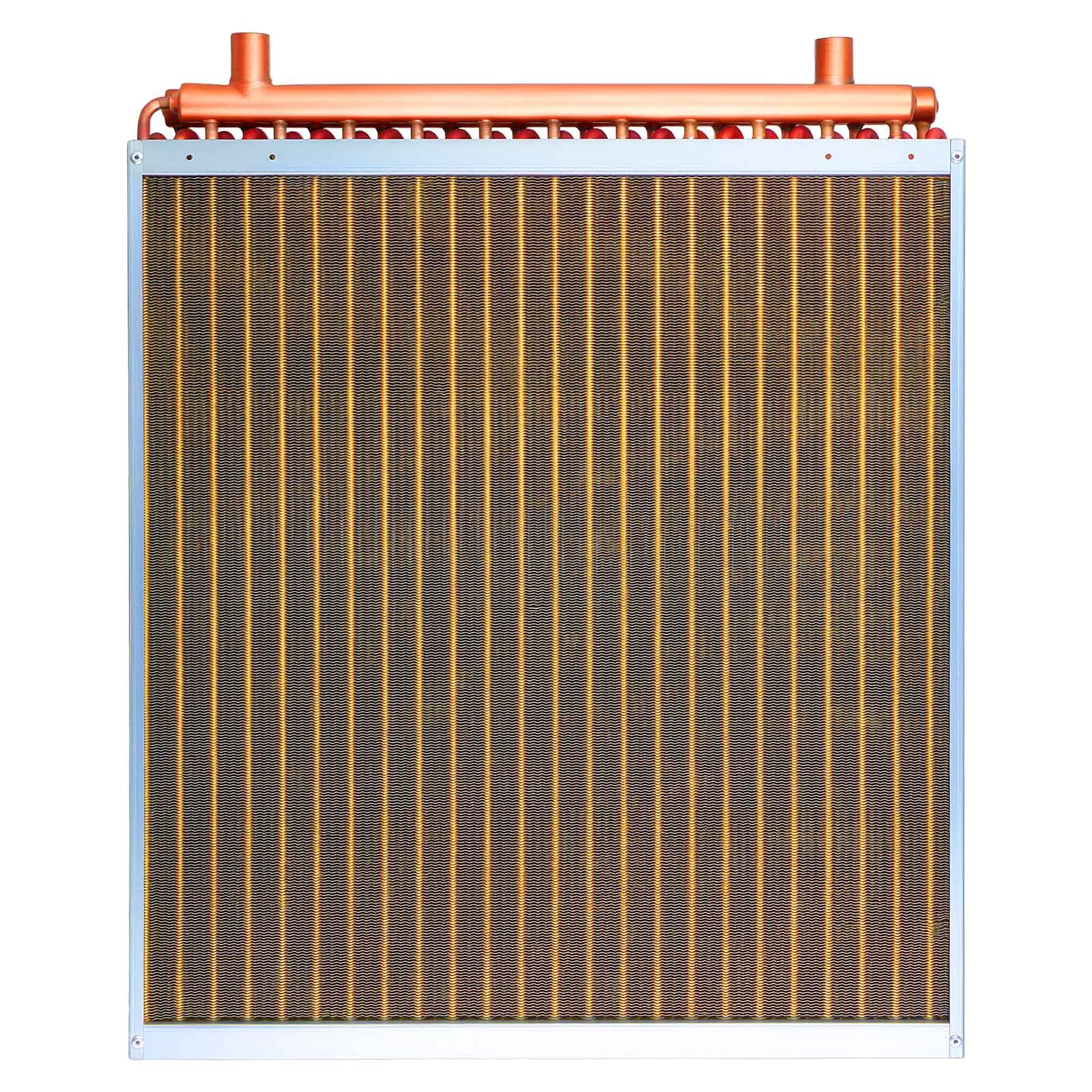

290 aluminium lamellen over een plaatoppervlak van 24 x 24 inch voor maximale warmteoverdracht aan de luchtzijde.

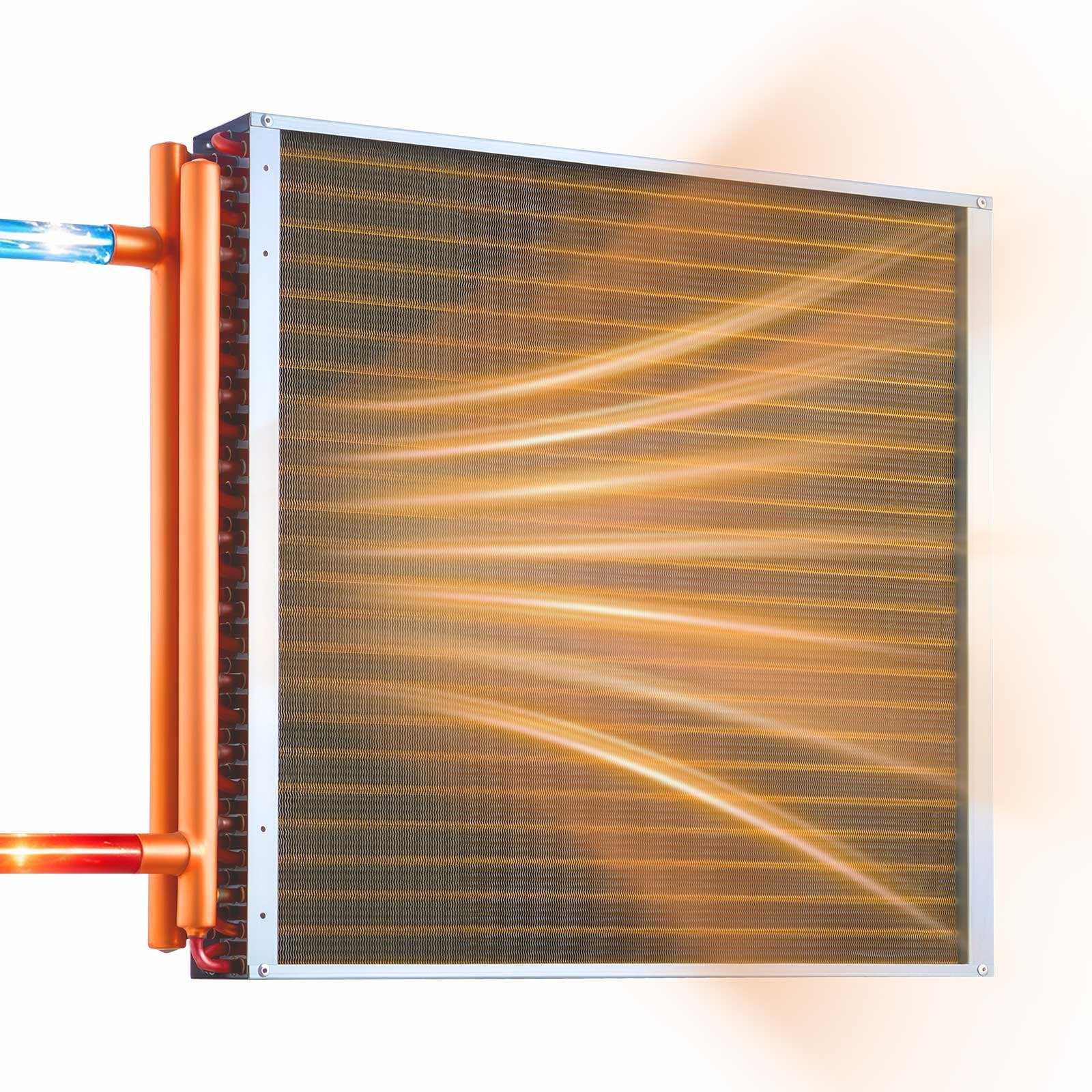

Het effectieve warmteoverdrachtsoppervlak van 24x24 inch (610x610 mm) heeft 290 aluminium lamellen, het hoogste aantal in het VEVOR water-lucht warmtewisselaarassortiment. Dit zorgt voor een zo groot mogelijk contactoppervlak tussen de warmtewisselaar en de luchtstroom. Meer lamellen betekenen een groter oppervlak voor de overdracht van warmte-energie van de vloeistof die door de warmtewisselaar stroomt naar de lucht. Dit houdt in dat een warmtewisselaar met meer lamellen meer warmte per eenheid luchtstroom overdraagt.
Deze dichtheid van 290 vinnen is erg belangrijk in luchtverwarmingssystemen waar de ventilatorsnelheid en de kanaalgeometrie constant blijven. Deze water-lucht warmtewisselaarradiator behaalt hogere warmteoverdrachtssnelheden bij dezelfde luchtstroom dan alternatieven met minder vinnen, omdat het vinoppervlak optimaal wordt benut bij de gegeven plaatafmetingen.

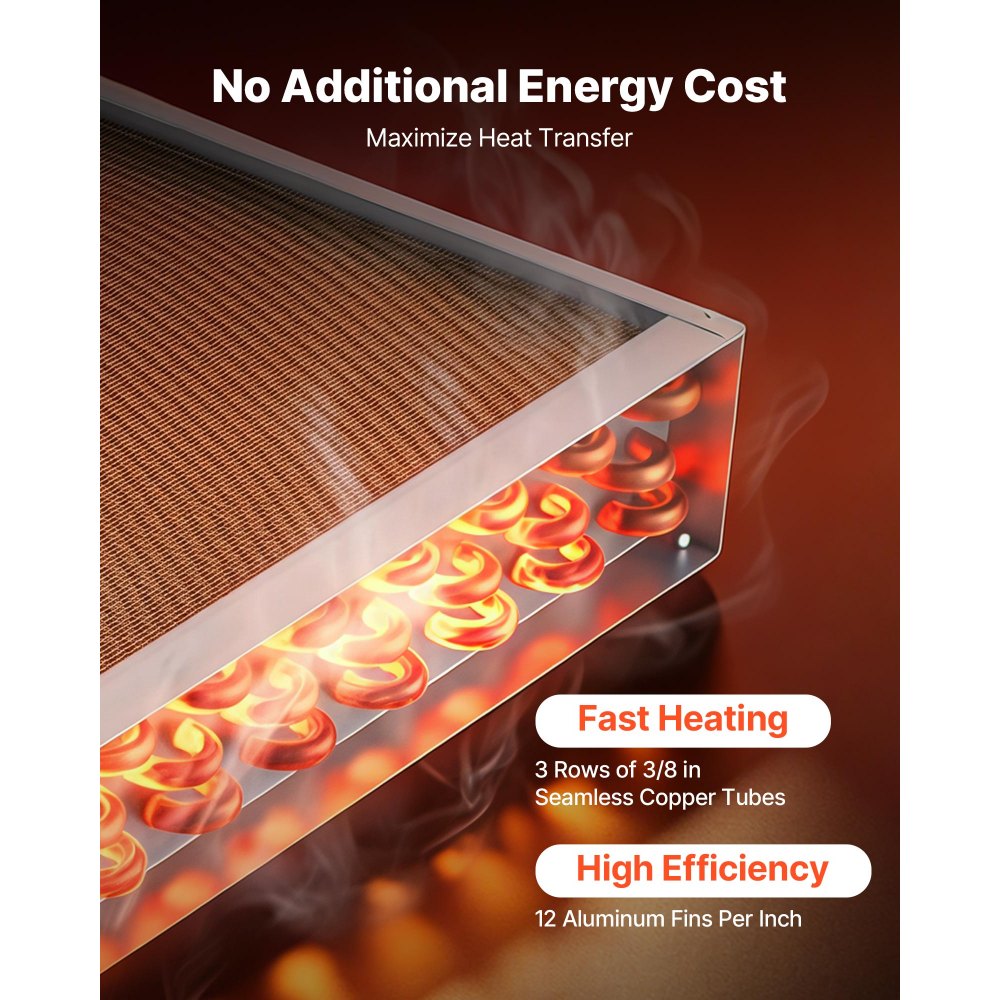

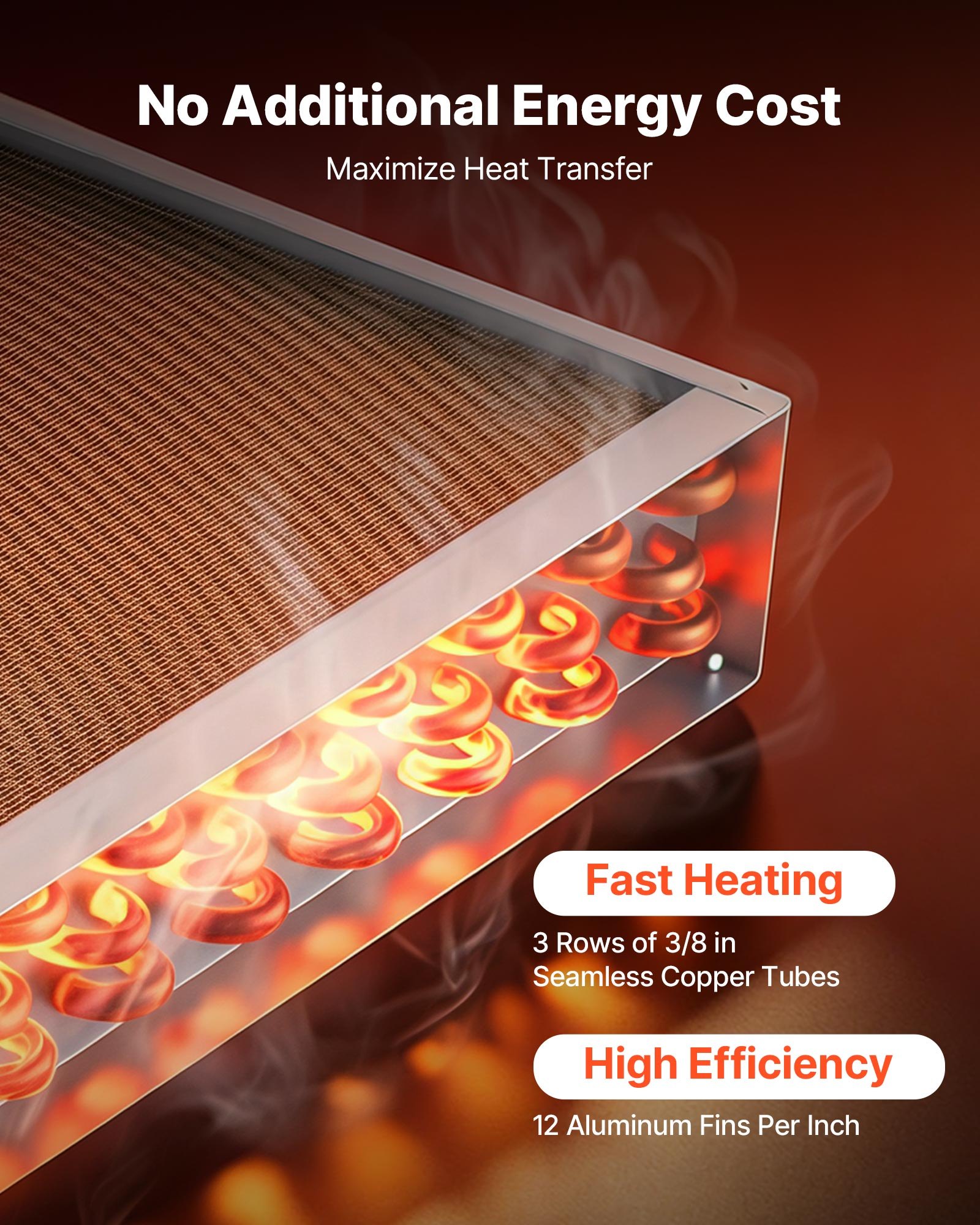

Drierijige naadloze koperen buisconstructie voor hoge thermische geleidbaarheid en drukbestendigheid.
Er lopen drie rijen gladde koperen buizen van 3/8 inch door de hele stapel koelvinnen om de warmtewisselaar te vormen. Koper heeft een uitstekende thermische geleidbaarheid, waardoor warmte efficiënt naar de aluminium vinnen wordt overgebracht. Hierdoor blijft het gehele vinoppervlak thermisch actief in plaats van dat de temperatuur langs de vin daalt, wat de warmteoverdracht zou verminderen.
Doordat de buizen naadloos zijn, zijn er geen langslassen die zouden kunnen bezwijken onder langdurige druk- en temperatuurschommelingen. Dit zorgt ervoor dat de wanddikte en sterkte van de inlaat tot de uitlaat van elke buis uniform zijn. Op deze manier zijn er geen zwakke plekken bij de naden die scheuren zouden kunnen veroorzaken wanneer de druk in actieve hydraulische systemen herhaaldelijk fluctueert.

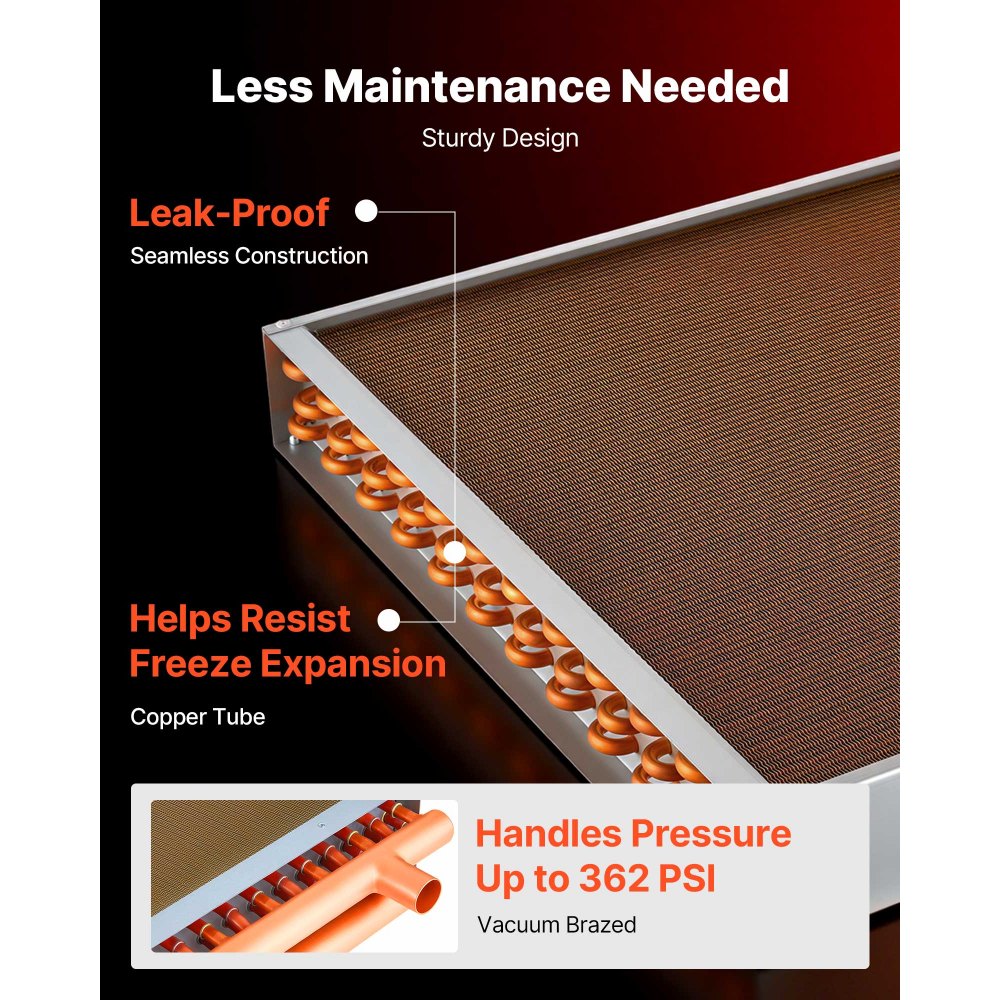

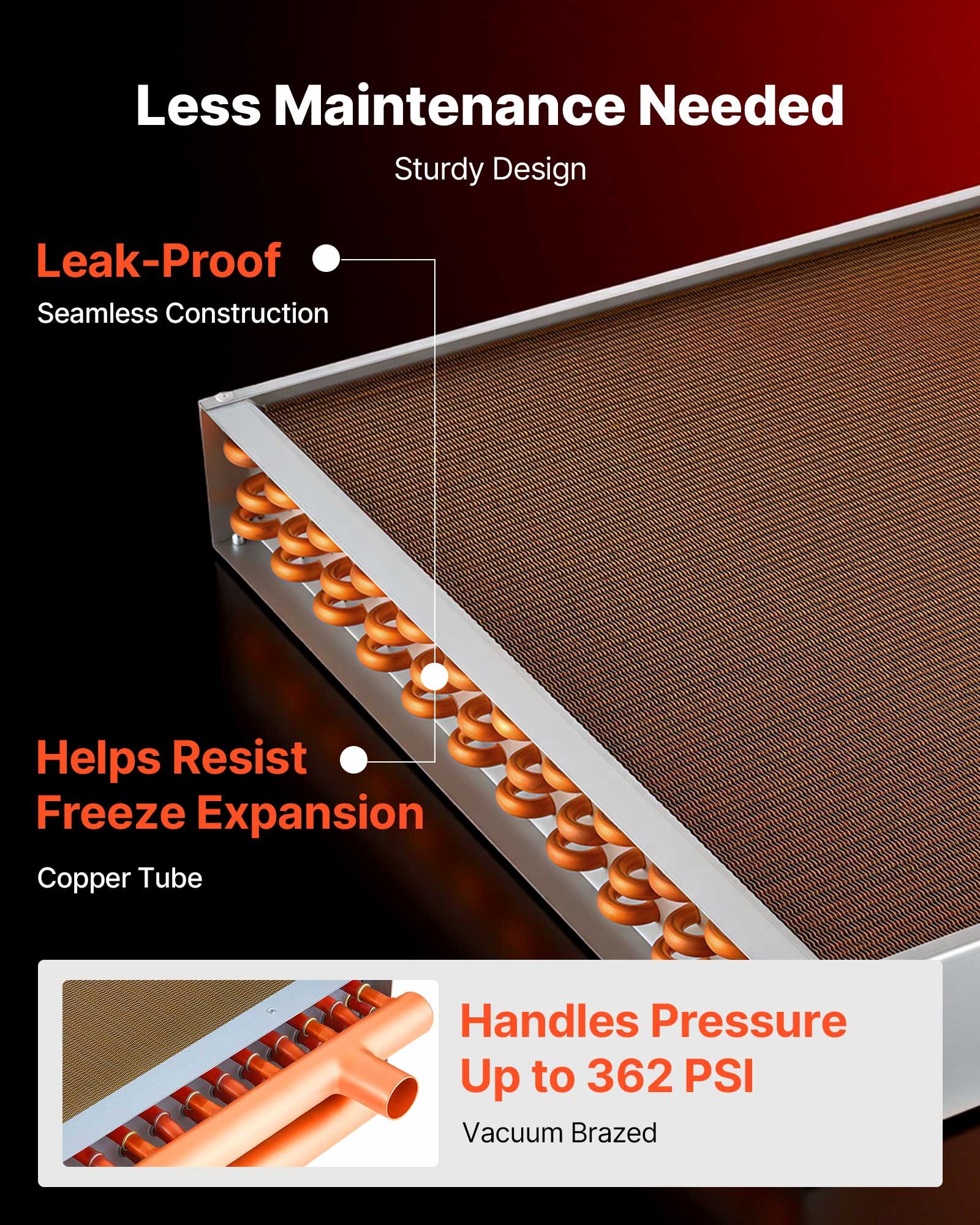

Hogedrukvacuümsolderen en lektesten voor langdurige afdichting.
Bij de assemblage van elke unit wordt gebruikgemaakt van vacuümsolderen onder hoge druk. Hierbij worden koperen buizen aan aluminium lamellen bevestigd door middel van een gecontroleerd metallurgisch proces dat het verbindingsvlak vrijhoudt van luchtverontreinigingen. Vacuümsolderen creëert volledig dichte, fluxvrije verbindingen over het gehele contactoppervlak. Dit verschilt van traditioneel ovensolderen, waarbij lucht, zuurstof en fluxstof openingen en zwakke plekken kunnen achterlaten op het raakvlak tussen buis en lamel.
Voordat de warmtewisselaar wordt verzonden, wordt elke afgewerkte wisselaar onderworpen aan een strenge lektest bij de nominale werkdruk van 2,5 MPa (362,6 psi). Deze fabriekscontrole stelt installateurs in staat de warmtewisselaar direct in het hydraulische systeem te installeren zonder onafhankelijke druktesten of afdichtingsbehandeling van de aansluitingen voordat het systeem op volle werkdruk wordt gebracht.

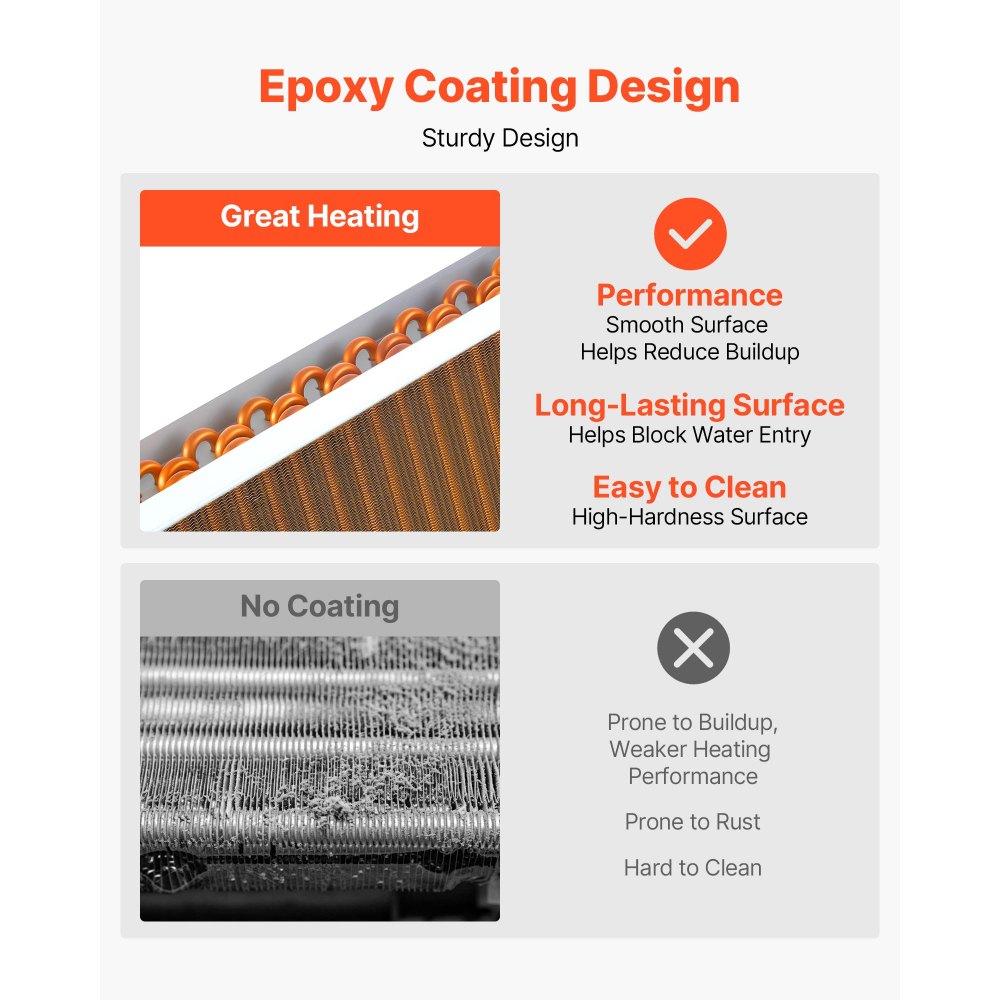

Water-lucht warmtewisselaarradiator met epoxygecoate lamellen voor kalk- en corrosiebestendigheid.
Deze water-lucht warmtewisselaarradiator heeft een zeer harde epoxycoating op de aluminium lamellen die corrosie en oppervlakteschade in veeleisende omgevingen helpt voorkomen. In open hydronische systemen die zijn aangesloten op buitenhoutkachels, varieert de watersamenstelling per seizoen. Kalkafzettingen kunnen na verloop van tijd de luchtstroomkanalen in de lamellen vernauwen, waardoor het effectieve warmteoverdrachtsoppervlak afneemt en het vermogen van de warmtewisselaar vermindert.
De epoxycoating voorkomt dat mineralen zich hechten aan het vinoppervlak en is bestand tegen zure of alkalische wateromstandigheden zonder dat het oppervlak degradeert. Het maakt de randen van de vinnen ook harder, waardoor ze minder snel beschadigd raken tijdens het hanteren. Dit voorkomt dat dunne aluminium vinprofielen buigen of instorten en de luchtstroom door die delen van het vinoppervlak permanent blokkeren.
Gegalvaniseerd stalen frame met een werkdruk van 2,5 MPa voor structurele betrouwbaarheid.
Een gegalvaniseerd stalen montageframe ondersteunt de lamellen- en buizenmatrix tijdens gebruik of installatie van de warmtewisselaar. Galvanisatie voorkomt corrosie op plaatsen zoals HVAC-luchtbehandelingsunits, waar een hoge luchtvochtigheid en frequente condensatie voorkomen. Hierdoor blijft de structuur intact bij het contact tussen frame en warmtewisselaar, zonder te roesten. Roestvorming zou de mechanische ondersteuning na verloop van tijd verzwakken.
De nominale werkdruk van 2,5 MPa (362,6 psi) is geschikt voor veeleisende hydraulische toepassingen. Dit geeft de warmtewisselaar een ruime veiligheidsmarge tussen de normale werkdruk en de structurele limiet gedurende de gehele levensduur.
Geschikt voor houtkachels, hydronische systemen, kweekruimtes en luchtverwarmingssystemen.
We kunnen de 24x24-inch spiraal in veel situaties gebruiken waar we warmte van water naar lucht moeten overbrengen. Houtkachels voor buiten gebruiken hem als eindwarmteafgever in een hydronisch distributiecircuit. Commerciële kweekruimtes gebruiken dezelfde opstelling voor nauwkeurige temperatuurregeling in afgesloten kweekruimtes die zijn aangesloten op een boiler of koelinstallatie.

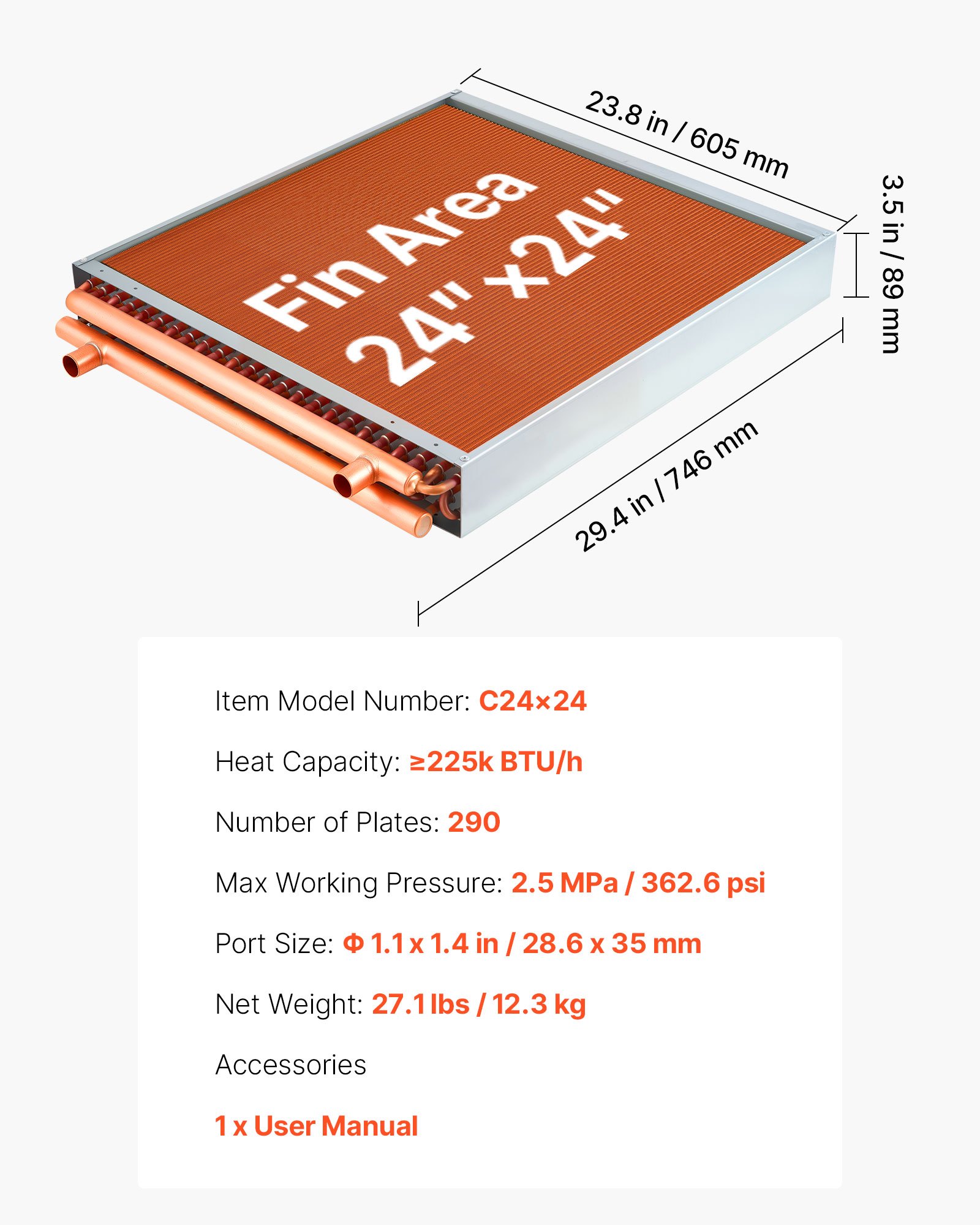

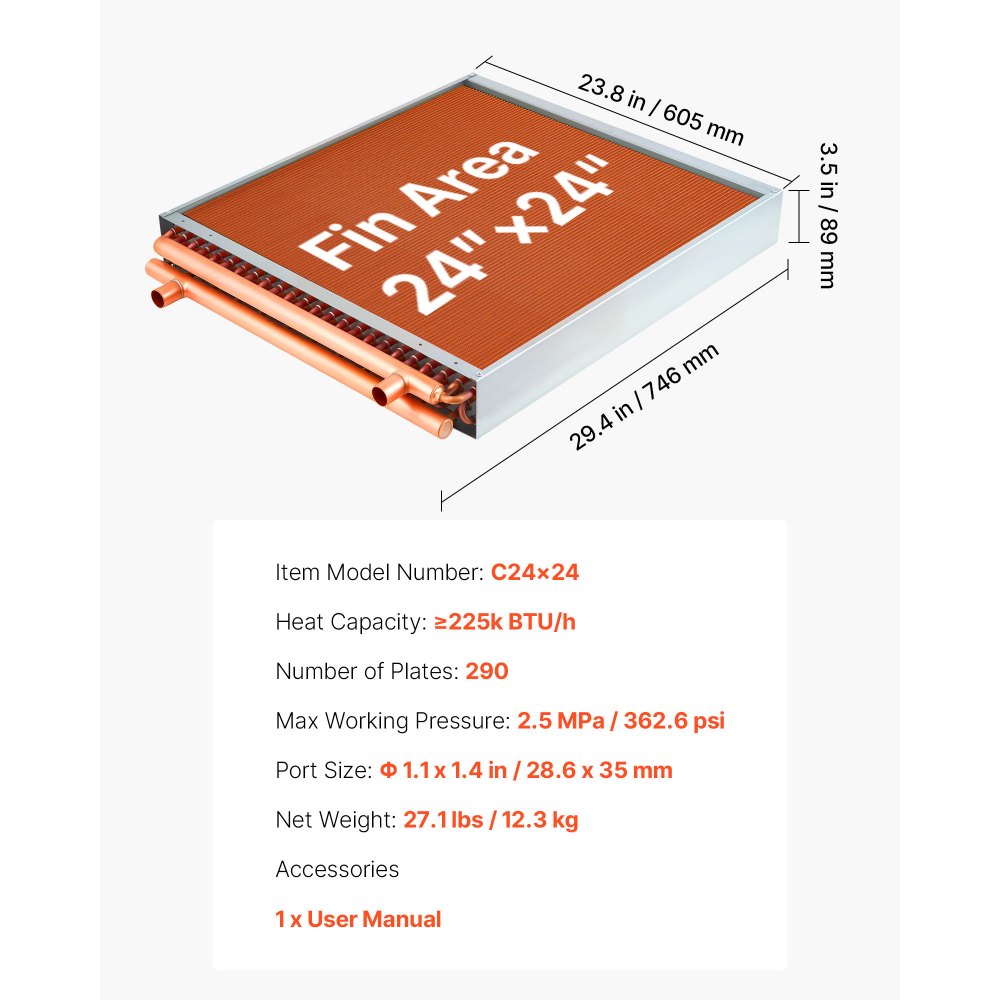

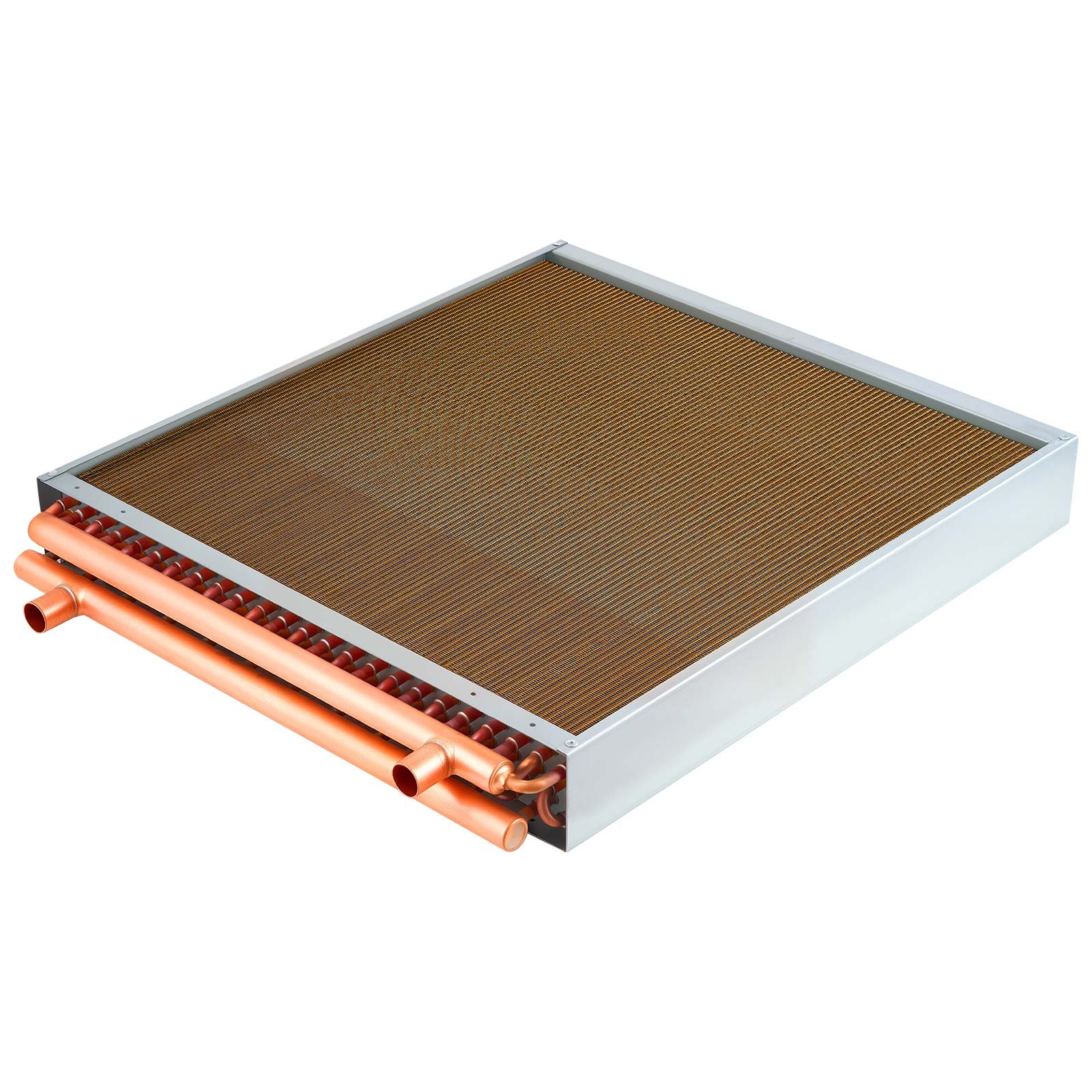

De koperen aansluitingen van 28,6 mm tot 35 mm (1,1 tot 1,4 inch) zijn geschikt voor standaard hydraulische leidingen in de meeste woningen en kleine commerciële gebouwen. De warmtewisselaar weegt 12,3 kg (27,1 lbs) en meet 75,4 × 60,4 × 9 cm (29,4 × 23,8 × 3,5 inch). Hij past in standaard luchtbehandelingskasten en luchtkanalen zonder speciaal gereedschap.
