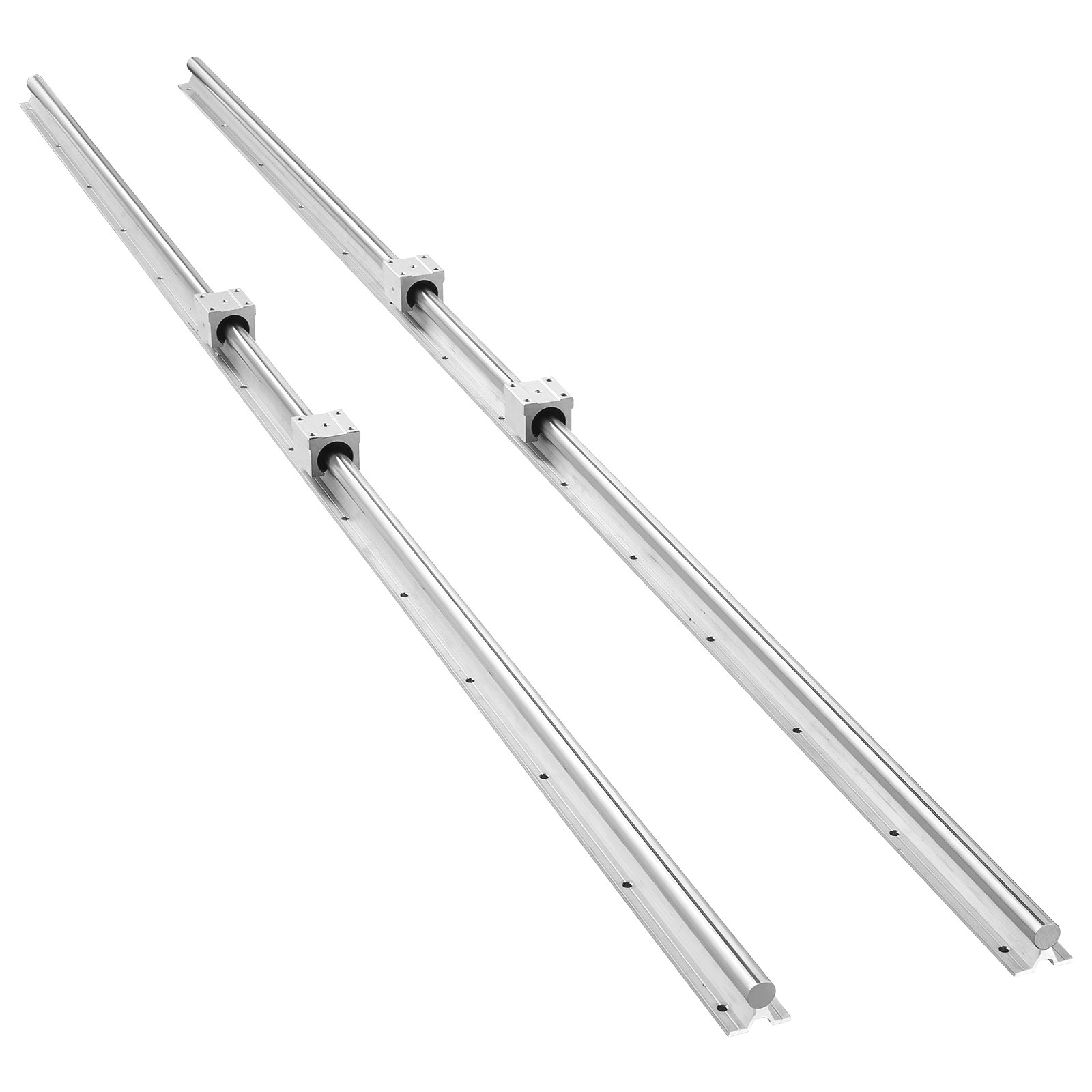

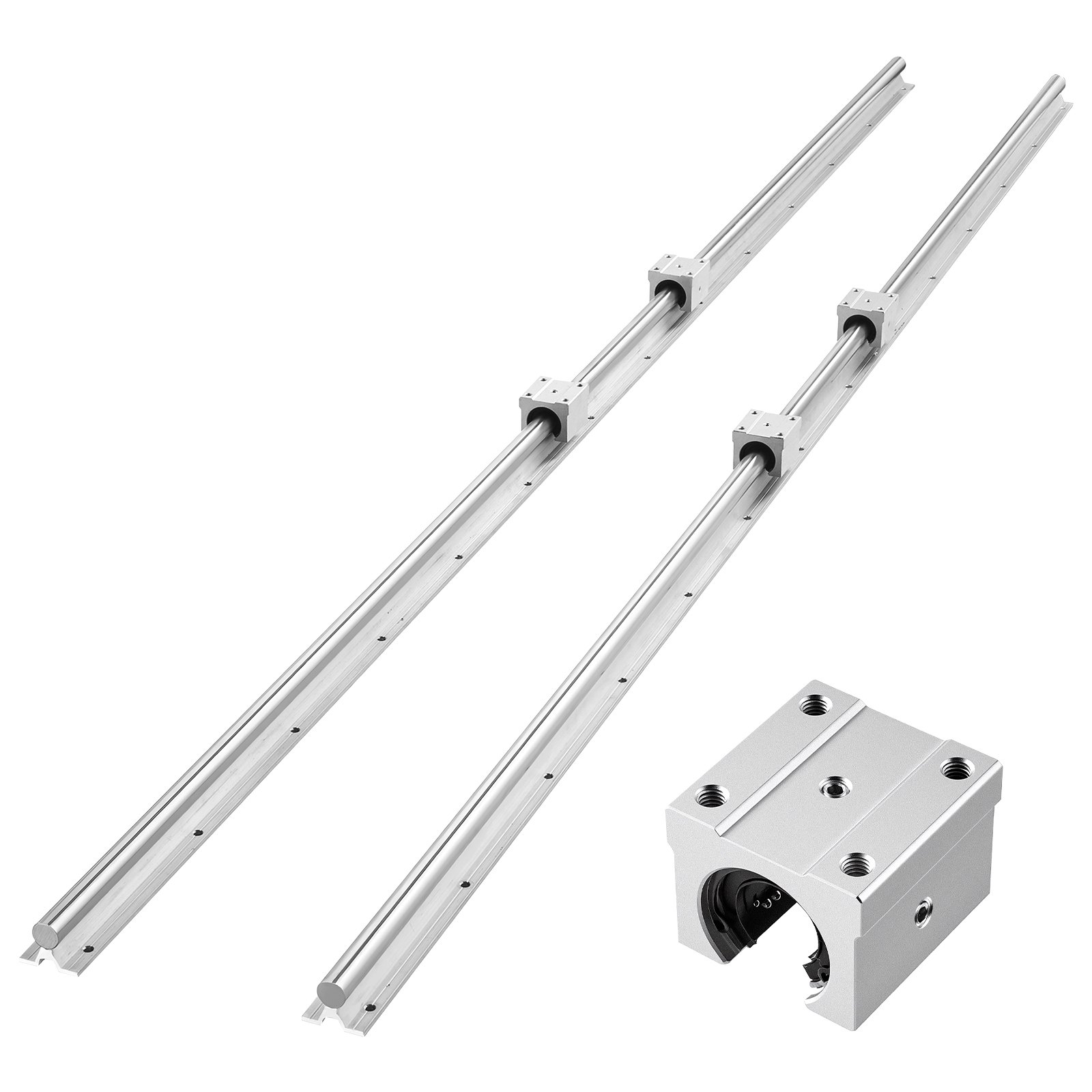

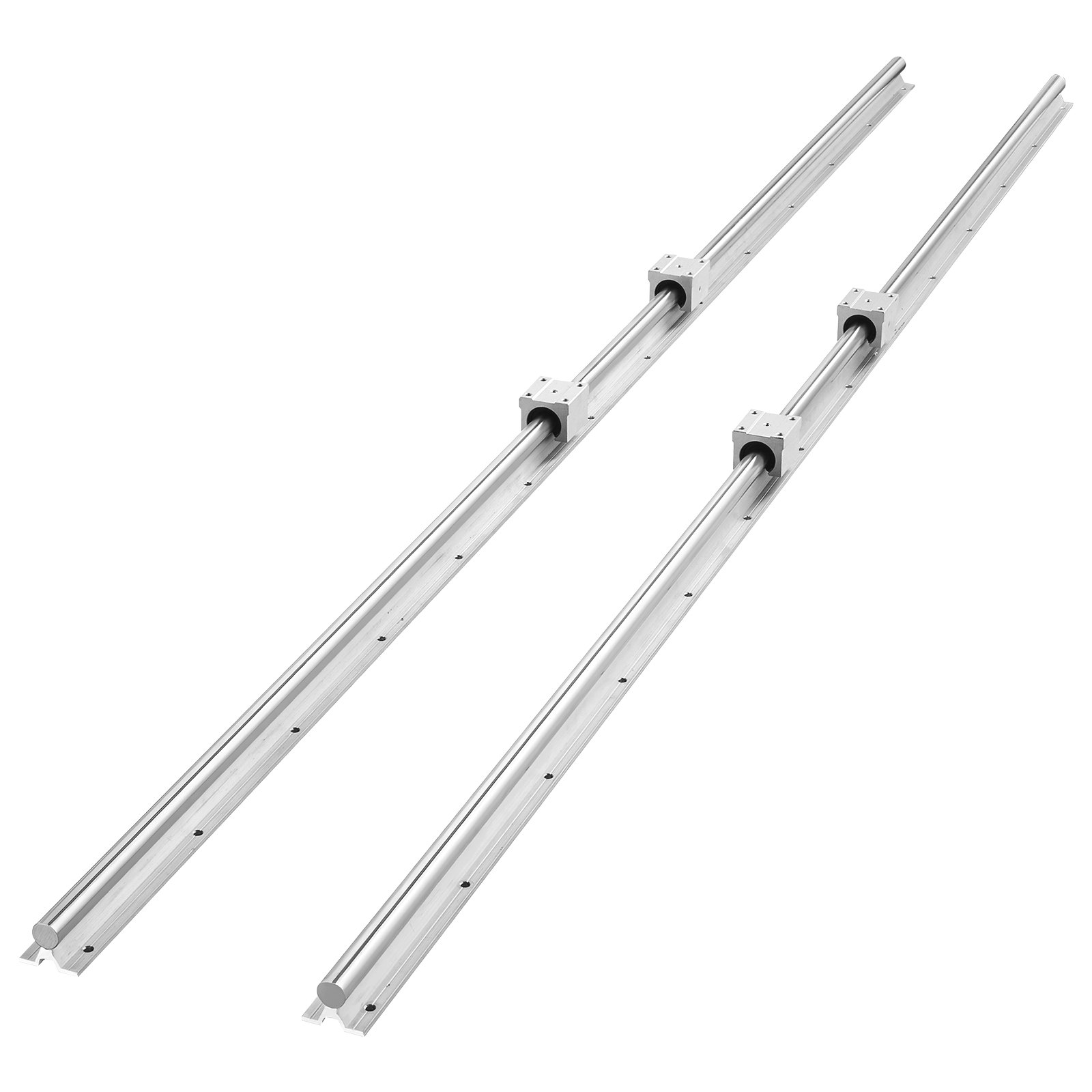

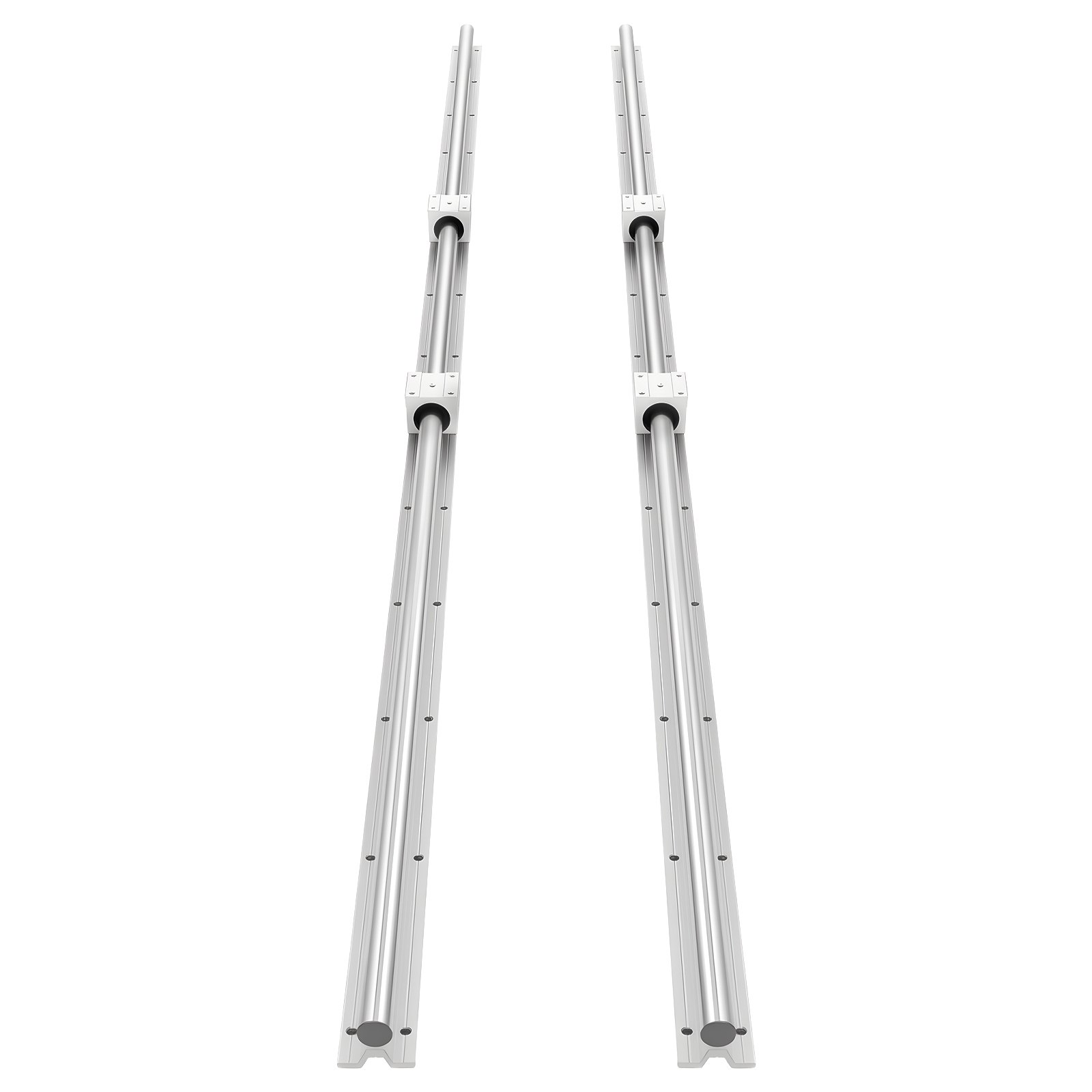

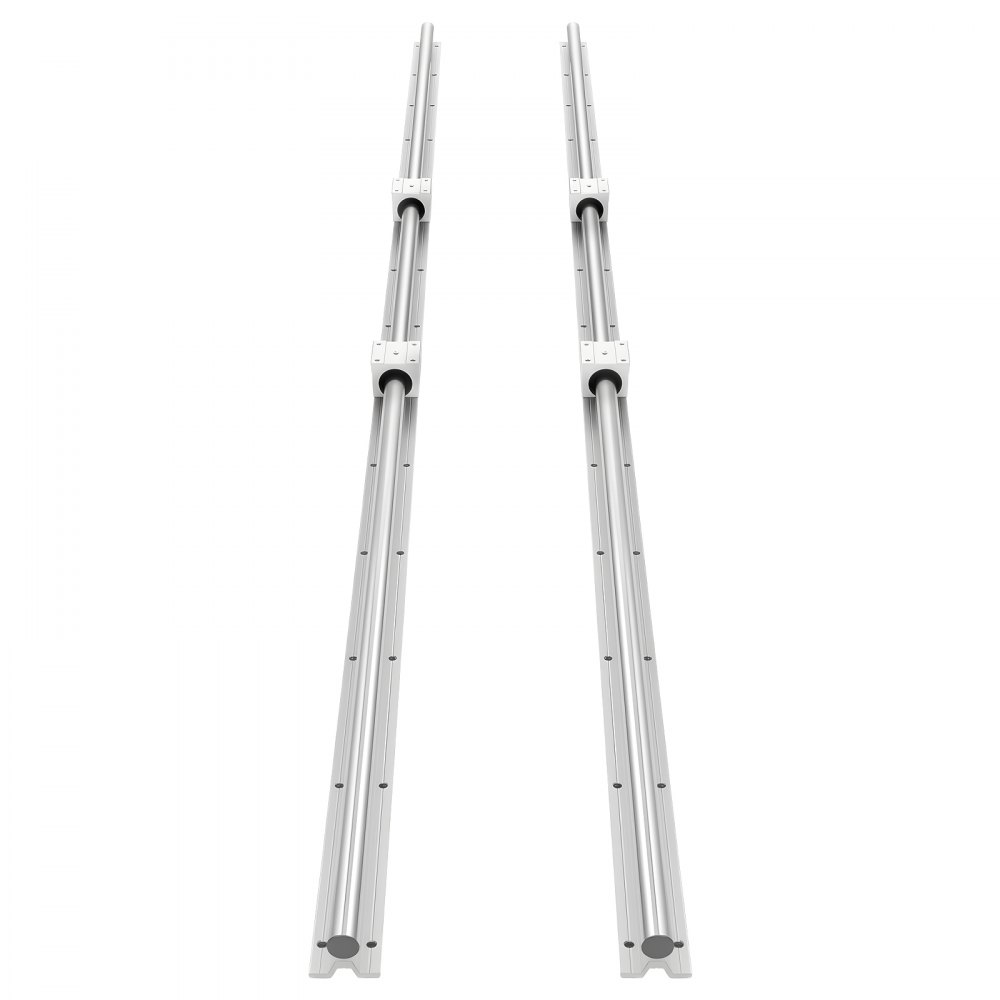

VEVOR lineaire geleiders SBR20, 2-pack 2000 mm lineaire rails & 4 stuks schuifblokken, volledig ondersteunde as, geleiderails voor snij-, slijp-, frees- en boormachines

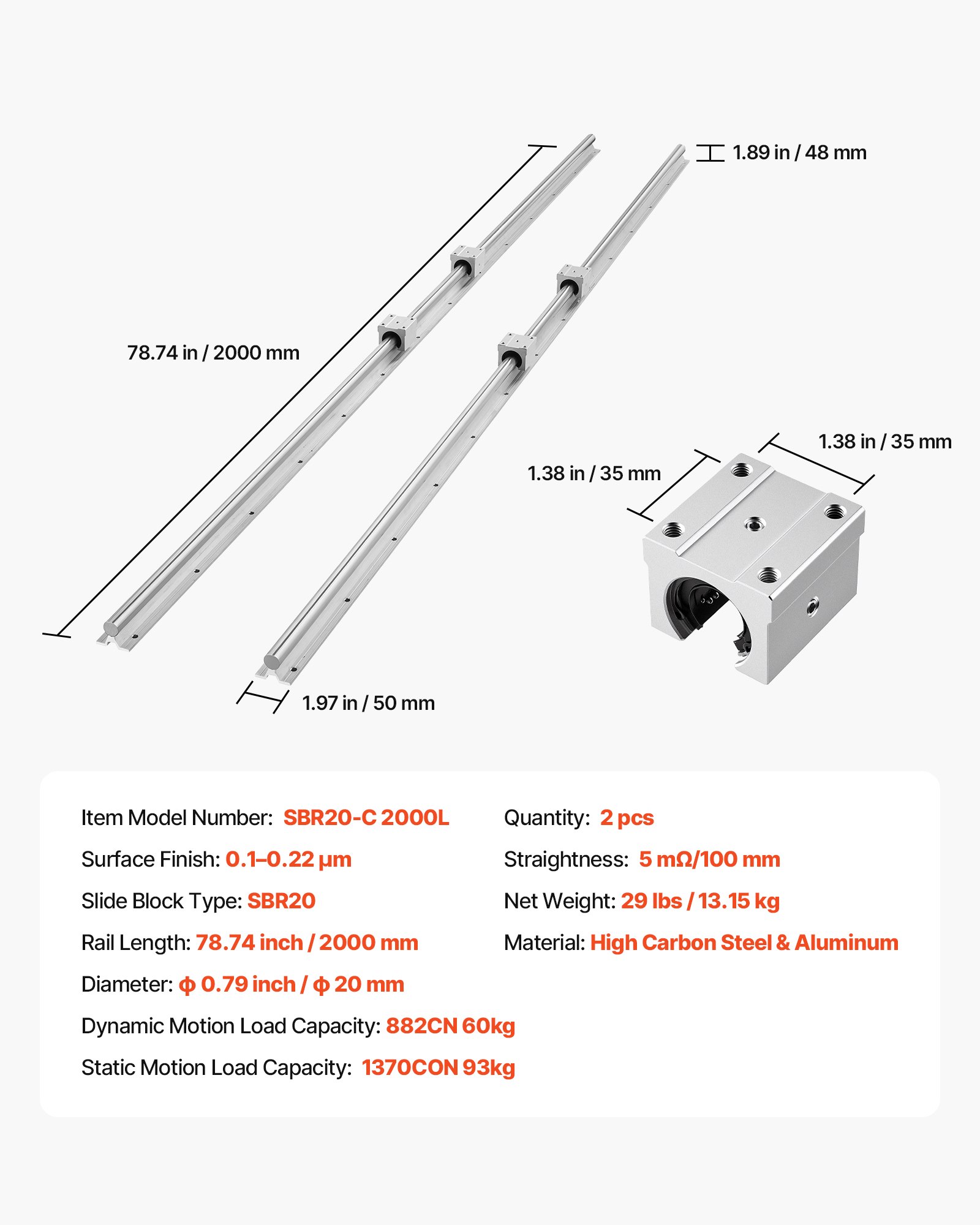

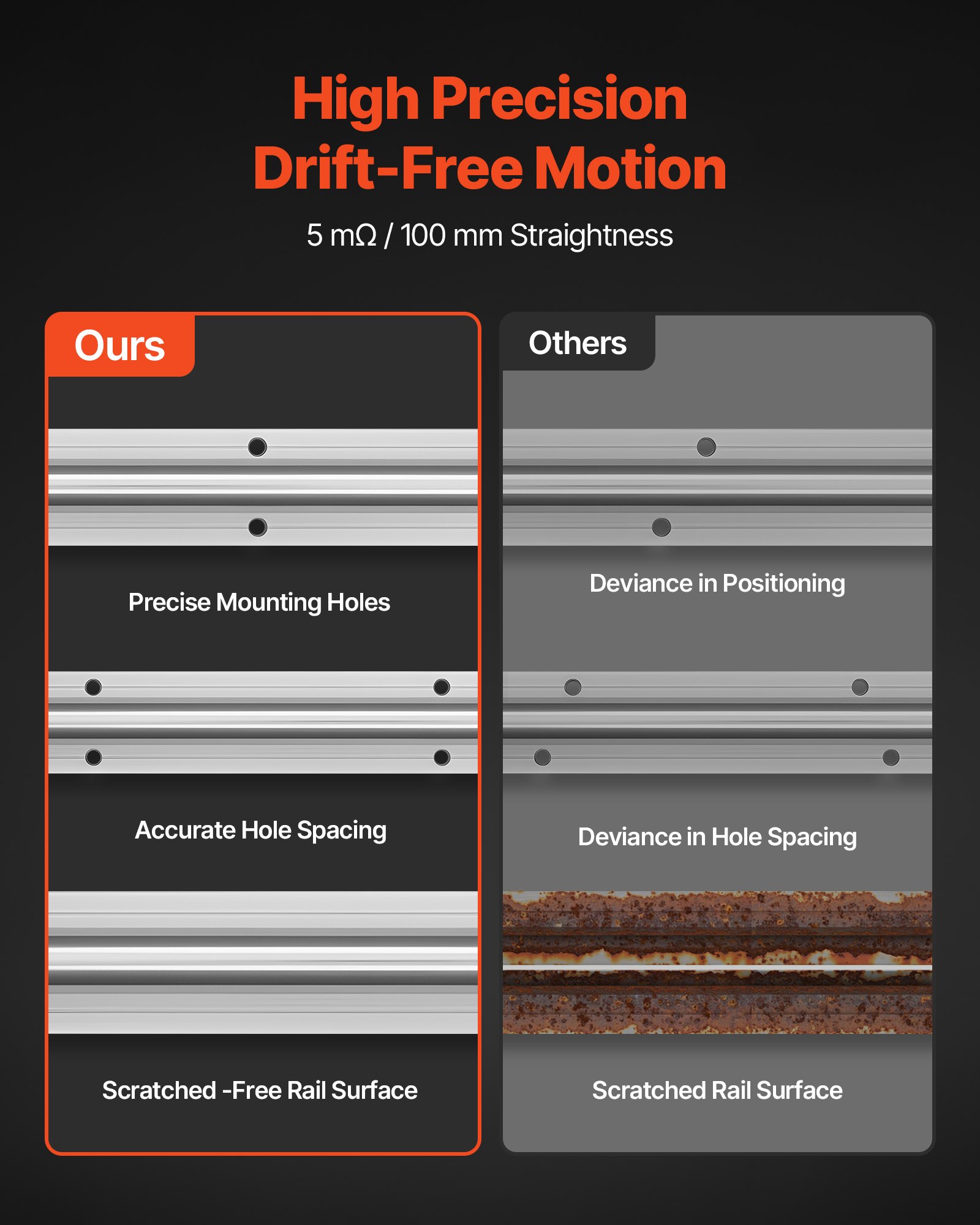

Lineaire geleiderails met een oppervlakteafwerking van 0,1 tot 0,22 μm en een rechtheid van 5 mΩ voor hoge positioneringsnauwkeurigheid.

De oppervlakteafwerking van deze lineaire geleiderails heeft een ruwheid van 0,1 tot 0,22 micrometer Ra, wat binnen het bereik ligt dat doorgaans wordt geassocieerd met precisiegeslepen onderdelen die worden gebruikt in geautomatiseerde machines en CNC-systemen. Deze uitstekende oppervlaktekwaliteit zorgt ervoor dat de lagerblokken gedurende de gehele bewegingsafstand constant contact houden met de as en vermindert microtrillingen tijdens bewegingen op hoge snelheid. Herhaalbare positionering, oftewel het vermogen van de slede om bij elke doorgang consistent naar dezelfde locatie terug te keren, wordt direct ondersteund door dit constante contact.

De nauwe rechtheidstolerantie van deze lineaire geleiderail garandeert dat de as over de gehele lengte van 2000 mm niet doorbuigt of zijdelings afwijkt. Bij toepassingen met een lange bewegingsafstand, zoals CNC-portaalassen, waar elke kromming in de rail direct leidt tot positioneringsfouten bij het gereedschap of werkstuk, is rechtheid cruciaal. Deze set is daarom geschikt voor toepassingen die vanwege deze eigenschap nauwkeurige toleranties over de gehele bewegingsafstand vereisen.

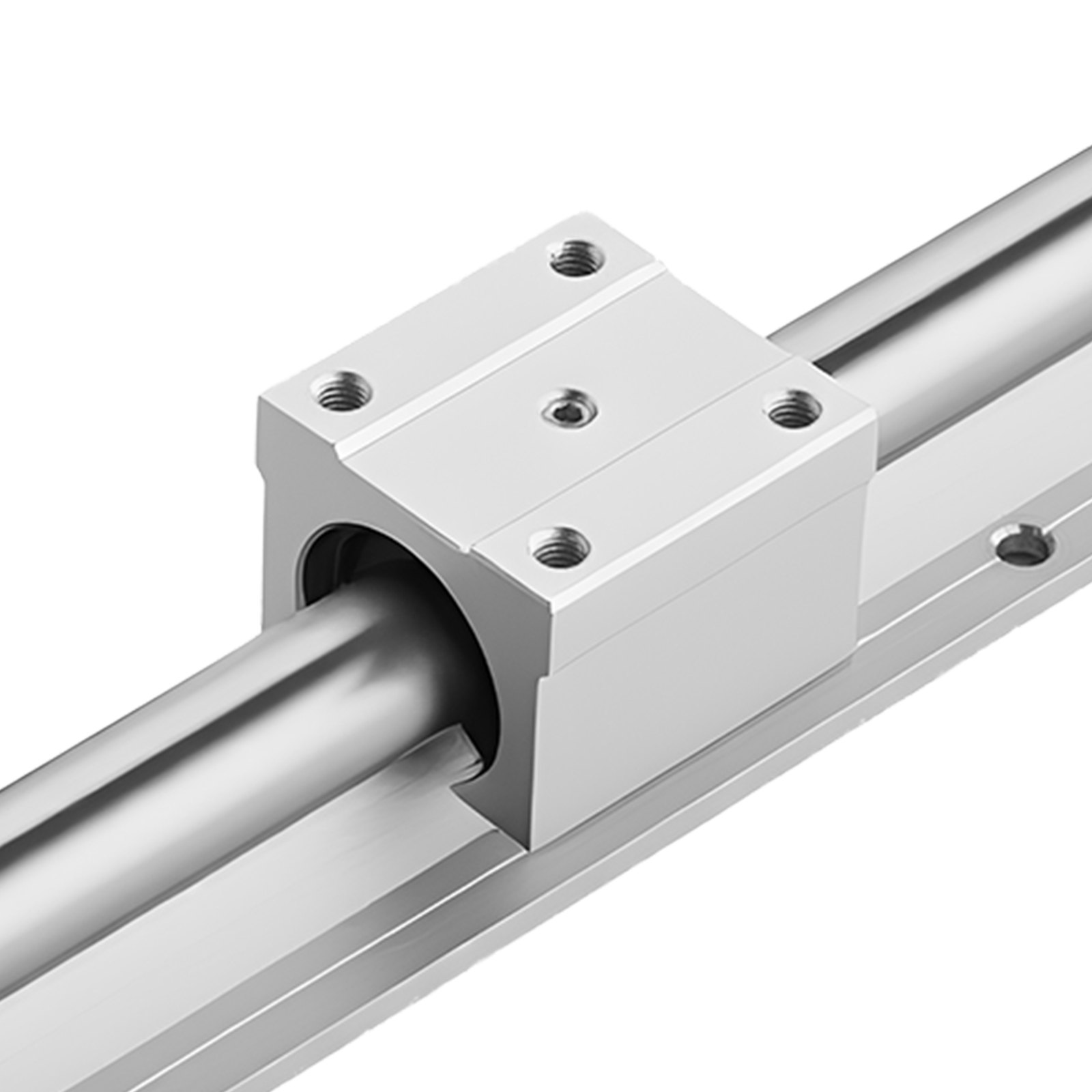

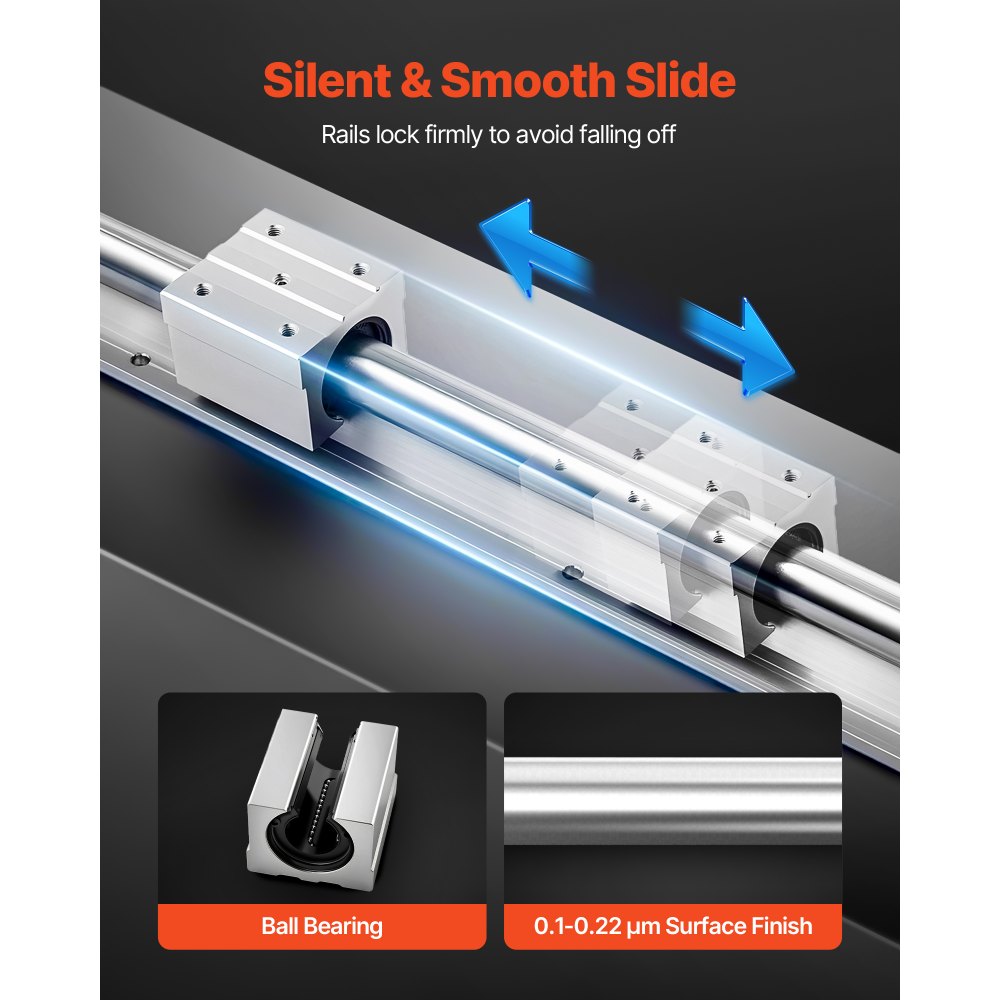

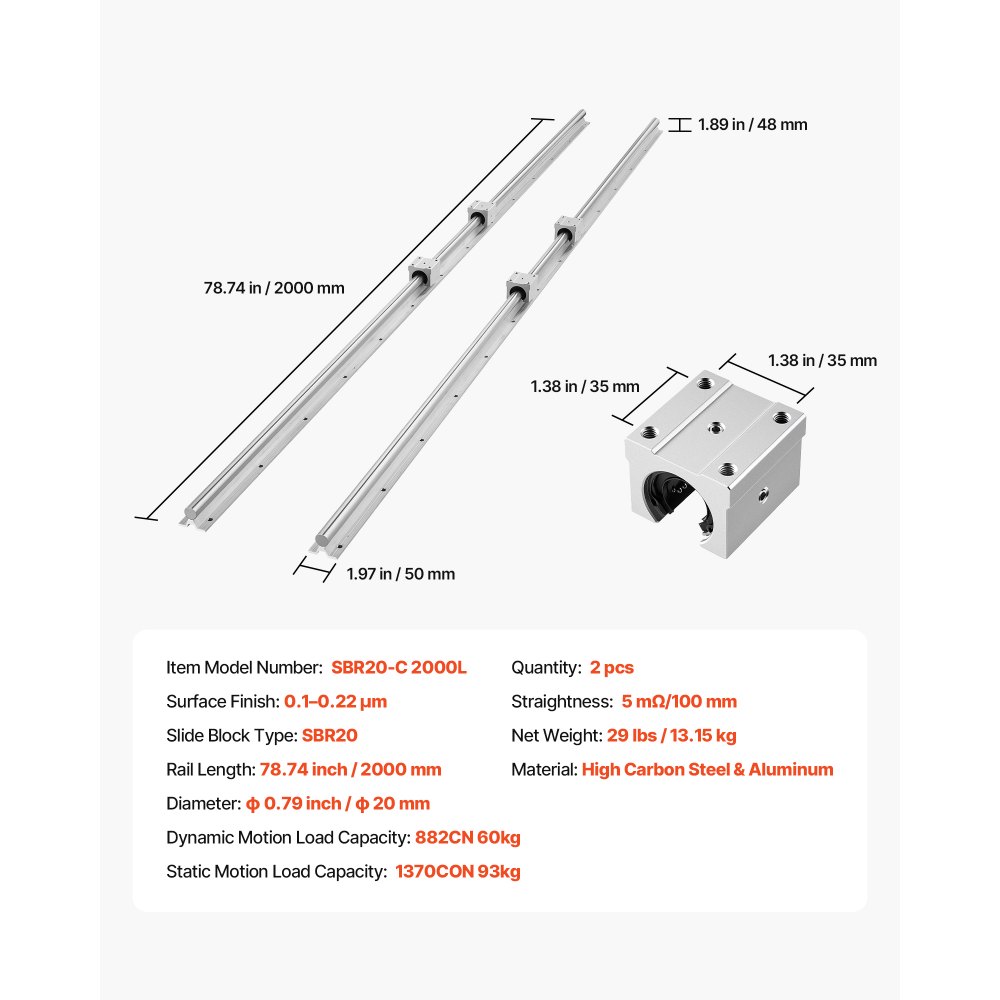

SBR20UU kogellager schuifblokken met een dynamische belasting van 882 N en een statische belasting van 1370 N.

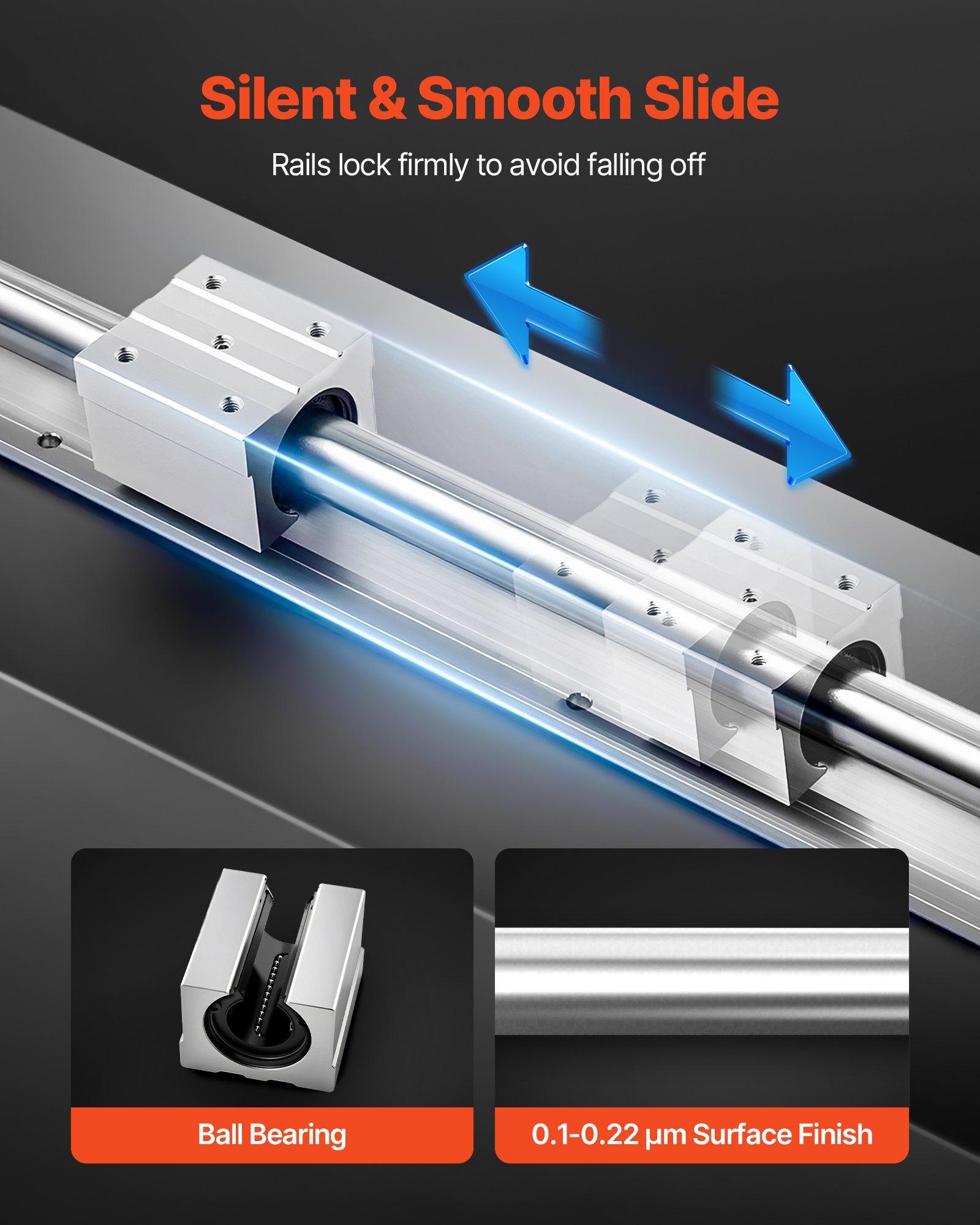

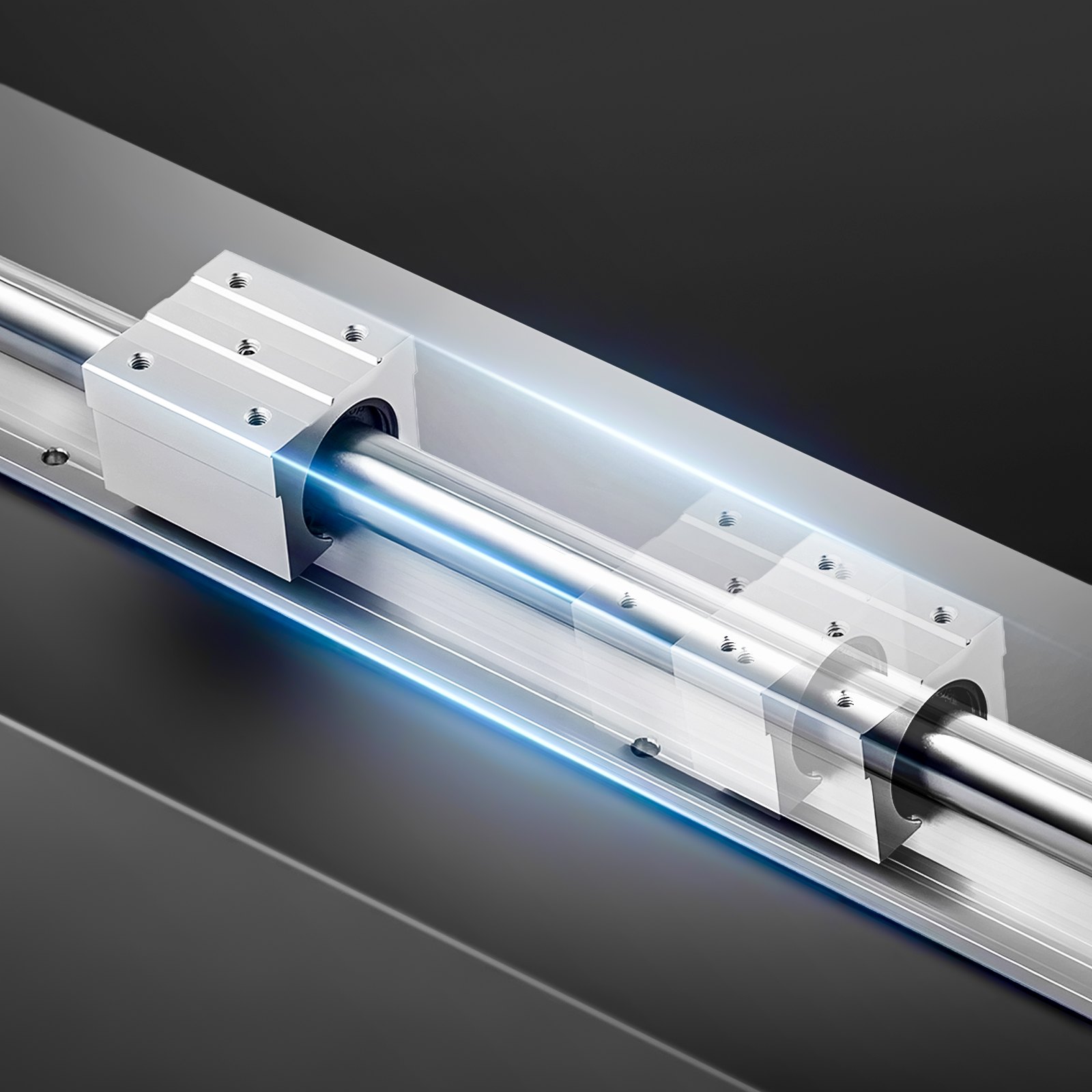

De vier meegeleverde SBR20UU-geleidingsblokken zijn voorzien van behuizingen van aluminiumlegering met ingebouwde, nauwkeurig passende kogellagers die meebewegen in de lagerbaan wanneer het blok over de as beweegt. Dankzij het rollende contact van de kogellagers, dat veel minder wrijving genereert dan glijdende alternatieven, kan de slede zelfs onder belasting soepel bewegen. Deze wrijvingsarme beweging verlengt de levensduur van de aandrijfcomponenten, vermindert het benodigde motorkoppel en verbetert de algehele soepelheid en het geluidsniveau van de machine.

Met een dynamisch draagvermogen van 882 N en een statisch draagvermogen van 1370 N heeft elk blok voldoende capaciteit om de krachten op te vangen die optreden bij gangbare CNC-frees-, boor- en slijpbewerkingen. De aluminium behuizing van het blok zorgt voor de vereiste vormvastheid voor nauwkeurige geleiding, terwijl het tegelijkertijd licht van gewicht blijft. Naast het compenseren van lichte asbuigingen, zorgt de kogellagerconstructie ervoor dat de blokken soepel bewegen, zelfs onder geringe zijdelingse spanningen tijdens het snijden of bewerken.

Volledig ondersteunde schachtconstructie met aluminium basis voor verbeterde stijfheid over een lengte van 2000 mm.

Dit SBR20-systeem maakt gebruik van een volledig ondersteund ontwerp, waarbij de as op een doorlopende aluminium basis rust die over de volledige lengte van 2000 mm loopt. Dit in tegenstelling tot onondersteunde ronde railsystemen, waarbij de as vrij tussen de eindbevestigingen beweegt. Om doorbuiging of vervorming onder belasting in het midden van de as te voorkomen, maakt de aluminium steun over de gehele lengte contact met de onderkant van de as. Dit is vooral cruciaal bij een lengte van 2000 mm, waar zelfs lichte spanningen in het midden van de beweging een onondersteunde as met een diameter van 20 mm merkbaar zouden laten doorbuigen.

Bovendien verhoogt de aluminium basis de stabiliteit van de constructie wanneer deze aan een machineframe of -bed is bevestigd, doordat de montagebelasting over een groter oppervlak wordt verdeeld. Omdat de basis is voorzien van voorgeboorde montagegaten met regelmatige tussenafstanden, is het uitlijnen en bevestigen van de rails aan de machineconstructie eenvoudig en is speciaal boren niet nodig. Een ondersteunde as en een solide aluminium basis vormen samen een railsysteem dat soepel en stabiel functioneert over de gehele bewegingsafstand.

Nauwkeurige montagegaten voor eenvoudige installatie op CNC-routers, draaibanken en andere machines.

Zowel de basisplaten van de lineaire geleiderails als de schuifblokken hebben nauwkeurig gepositioneerde montagegaten die overeenkomen met gangbare machineconfiguraties. Dit maakt integratie met CNC-routers, draaibanken, freesmachines en andere machines, evenals doe-het-zelf-constructies, eenvoudiger. De rails kunnen snel en nauwkeurig worden vastgeschroefd zonder dat er vulplaatjes of nabewerking nodig zijn, omdat de gaten nauwkeurig zijn gefreesd en de afstand ertussen perfect aansluit. Hierdoor passen de bevestigingsmiddelen naadloos en zonder aanpassingen.

Voorgeboorde, nauwkeurig gedimensioneerde bevestigingspunten elimineren een van de meest voorkomende oorzaken van installatiefouten voor doe-het-zelf machinebouwers: verkeerd uitgelijnde montagegaten die de rail in een scheve of verdraaide positie duwen. Zonder de locatie van elk gat ten opzichte van een referentiepunt te hoeven meten, kan de installateur een nauwkeurige uitlijning bereiken door simpelweg de rail uit te lijnen, de bevestigingsmiddelen te plaatsen en ze vast te draaien.

Veelzijdige lineaire geleiderails voor frezen, boren en geautomatiseerde systemen

Deze SBR20-kit kan als lineair bewegingscomponent in een breed scala aan machines worden gebruikt. De hoge stijfheid en het draagvermogen van de ondersteunde as zijn een voordeel voor snijmachines. De geluidsarme en wrijvingsarme beweging van de kogellagers is essentieel voor slijpmachines. De nauwkeurige oppervlaktebehandeling en de consistente uitlijning van de as zorgen voor de positioneringsnauwkeurigheid die vereist is voor frees- en boormachines.

De raillengte van 2000 mm is ook geschikt voor grotere machines en constructies waar een kortere rail het bruikbare bewegingsbereik zou beperken. Of het nu gebruikt wordt als de X-, Y- of Z-as op een portaal-CNC-freesmachine of als de primaire geleiding van de slede op een op maat gemaakte draaibank, deze set biedt de structurele en precisie-eigenschappen die nodig zijn voor betrouwbare, nauwkeurige en duurzame lineaire beweging in een breed scala aan professionele en werkplaatstoepassingen.

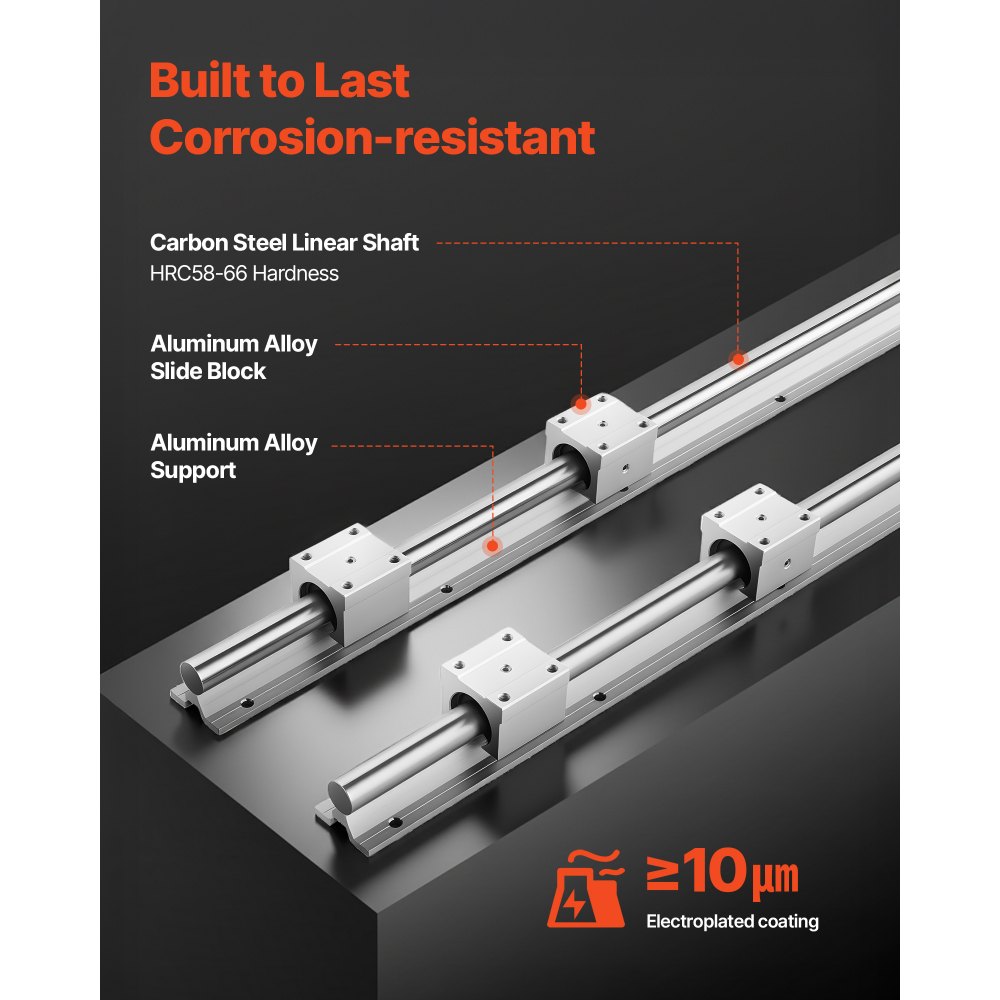

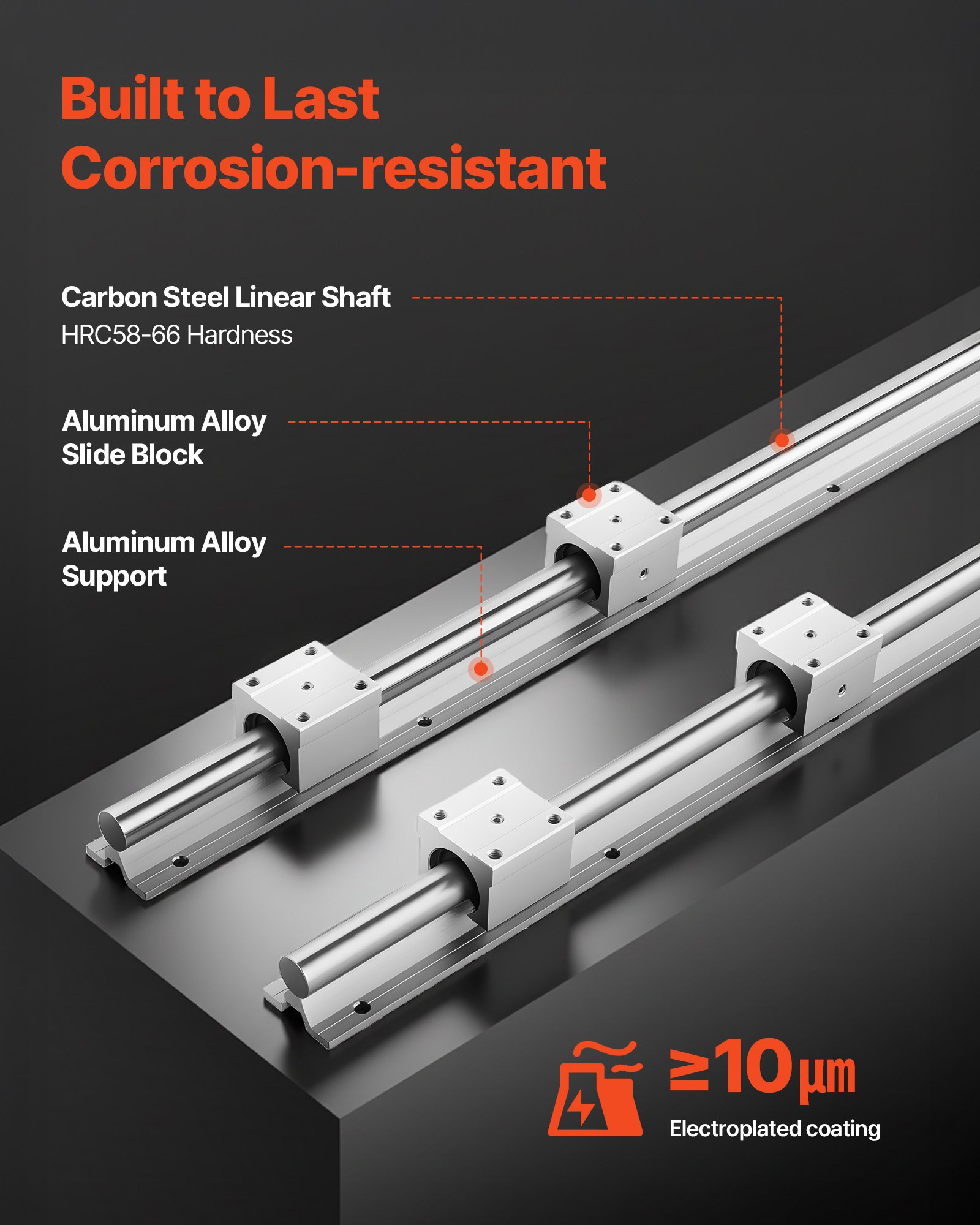

Assen van koolstofstaal met een hardheid van HRC58 tot 66 en een chroomlaag van 10 μm of meer voor corrosiebestendige duurzaamheid.

Het koolstofstaal met hoge hardheid dat gebruikt wordt voor de SBR20-railassen in deze set heeft een Rockwell-hardheid van HRC58–66. Dankzij de uitzonderlijke weerstand tegen oppervlaktevervorming, indrukking door lagercontact en slijtage gedurende meerdere belastingcycli, behoort dit materiaal met deze hardheid tot de hoogwaardige categorie voor industriële lineaire geleidingscomponenten.

Elke rail is voorzien van een galvanische chroomlaag die bescherming biedt tegen corrosie. Deze coating beschermt het koolstofstalen oppervlak tegen condensatie, vocht en de licht corrosieve omgeving die vaak voorkomt in kelders en werkplaatsen. De chroomlaag biedt aanzienlijke bescherming tegen corrosie, waardoor de dimensionale integriteit en het gladde oppervlak van de rail behouden blijven. Dit is met name belangrijk voor machinebouwers die in vochtige omgevingen werken of apparatuur gedurende langere perioden tussen projecten inactief houden.
