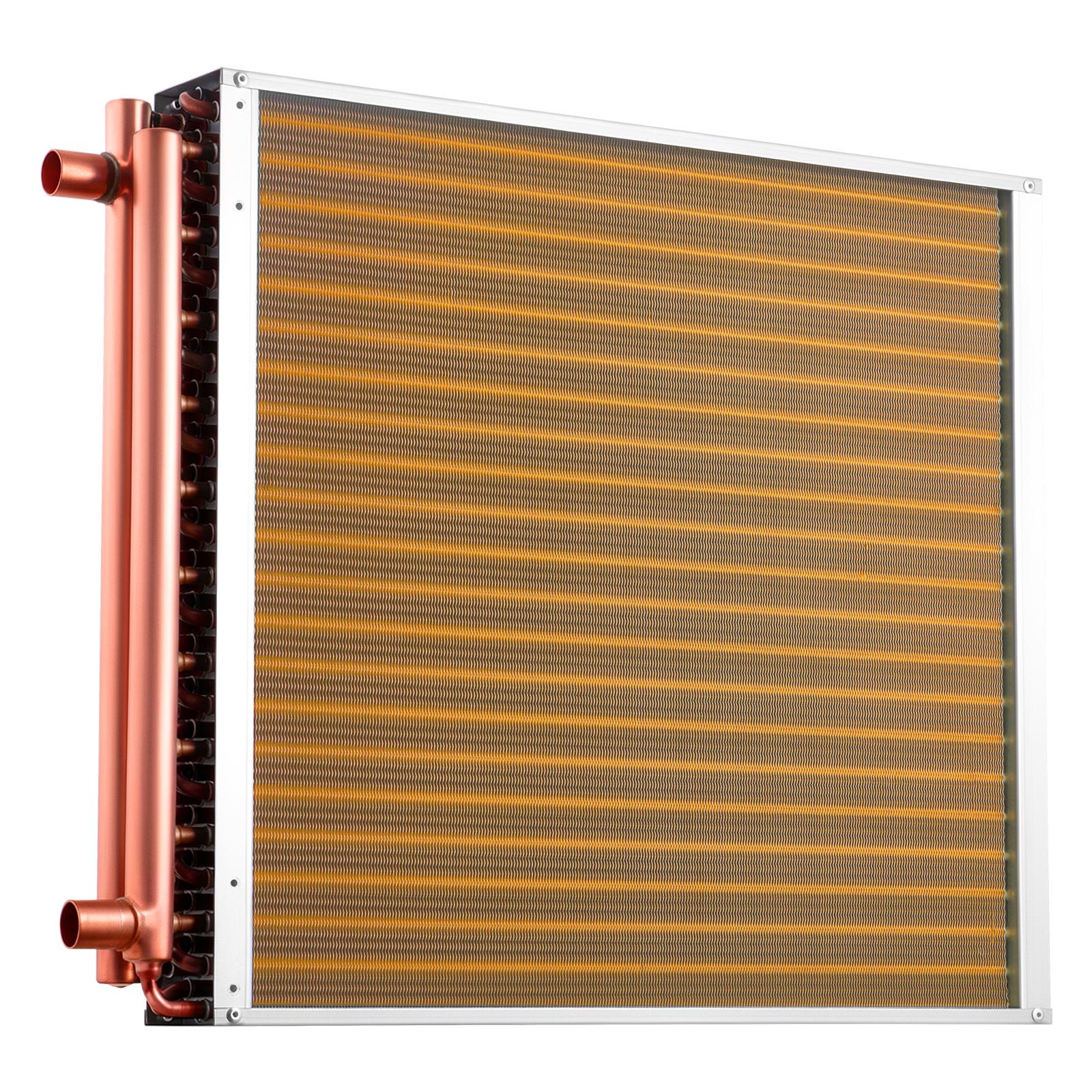

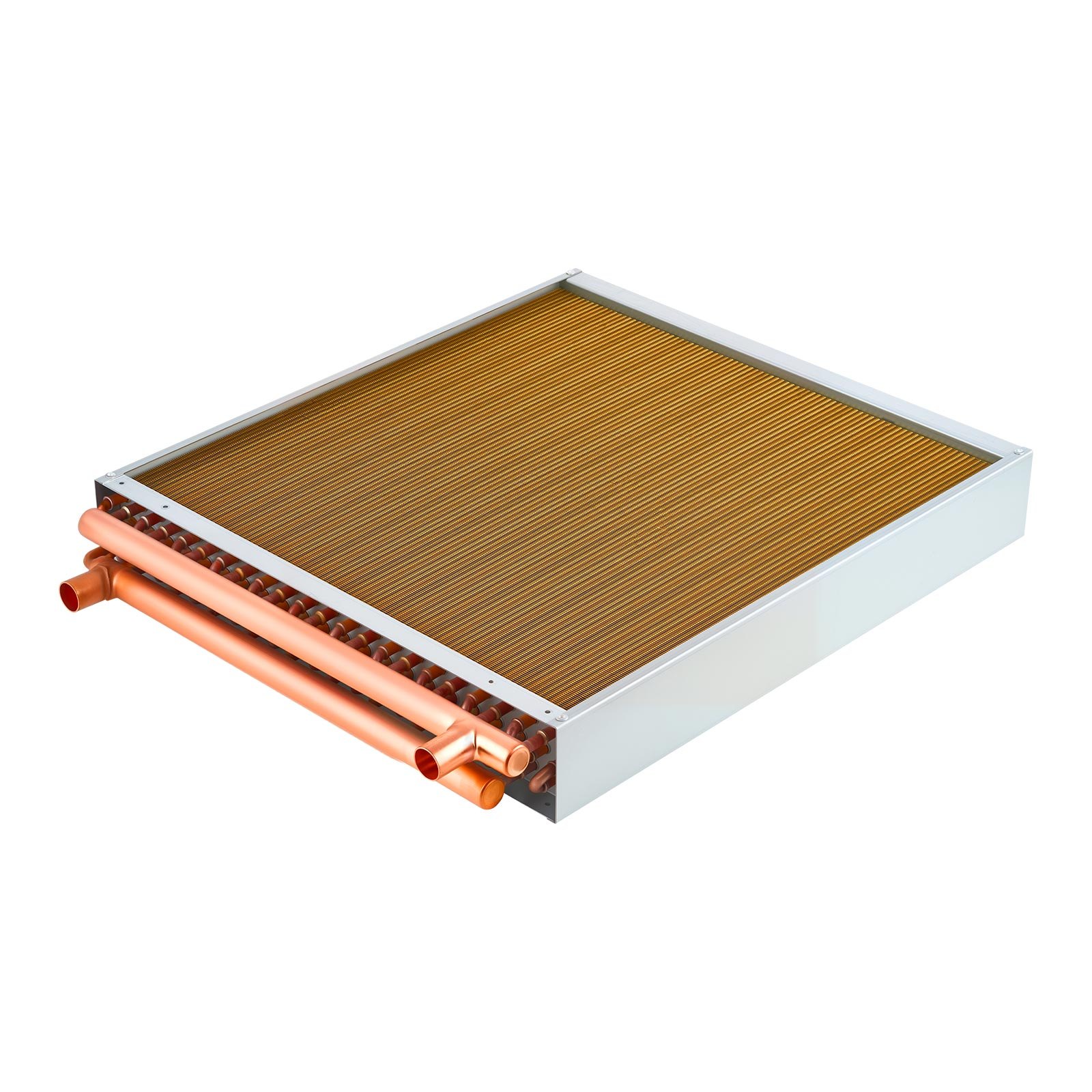

VEVOR lamellenwarmtewisselaar 559x559mm, 55,7kW warmtewisselaar met koperen aansluitingen en aluminium lamellen, water-lucht warmtewisselaar met een werkdruk van 2,5 MPa, warmtewisselaar voor verwarming en koeling binnenshuis.
- Hoog rendement: Deze warmtewisselaar met lamellen is uitgerust met koperen buizen en aluminium lamellen om de warmtegeleiding te maximaliseren en zo een efficiënte warmteoverdracht en een verwarmingsvermogen tot circa 55,7 kW (190.000 BTU/u) te bereiken.
- Groot warmteoverdrachtsoppervlak: Deze warmtewisselaar heeft een effectief warmteoverdrachtsoppervlak van 559 x 559 mm / 22 x 22 inch met 266 lamellen en 3 rijen naadloze koperen buizen van 3/8 inch, waardoor hij uitstekende prestaties levert voor een breed scala aan toepassingen.
- Robuust en duurzaam: Deze stevige lucht-water warmtewisselaar is voorzien van zeer sterke, met epoxy gecoate aluminium lamellen die kalkaanslag verminderen en zuiver koperen buizen voor een efficiënte warmteoverdracht. Het bedrijfstemperatuurbereik ligt tussen -40 en 180 °C.
- Afgedicht en lekvrij: Ontworpen voor betrouwbaar gebruik als warmtewisselaar in airconditioningsystemen, maakt het gebruik van hogedrukvacuümhardingstechnologie en ondergaat het strenge lektesten om een lange levensduur en betrouwbare werking te garanderen.
- Breed scala aan toepassingen: Deze water-lucht warmtewisselaar is een uitstekende oplossing voor gebruik in woongebouwen, houtgestookte buitenketels, grote landbouwbedrijven, hydrocultuursystemen, commerciële verwarmings- en koelsystemen, heteluchtverwarmingssystemen en hybride systemen.
Vaak Samen Gekocht
Beoordelingen
Over dit artikel

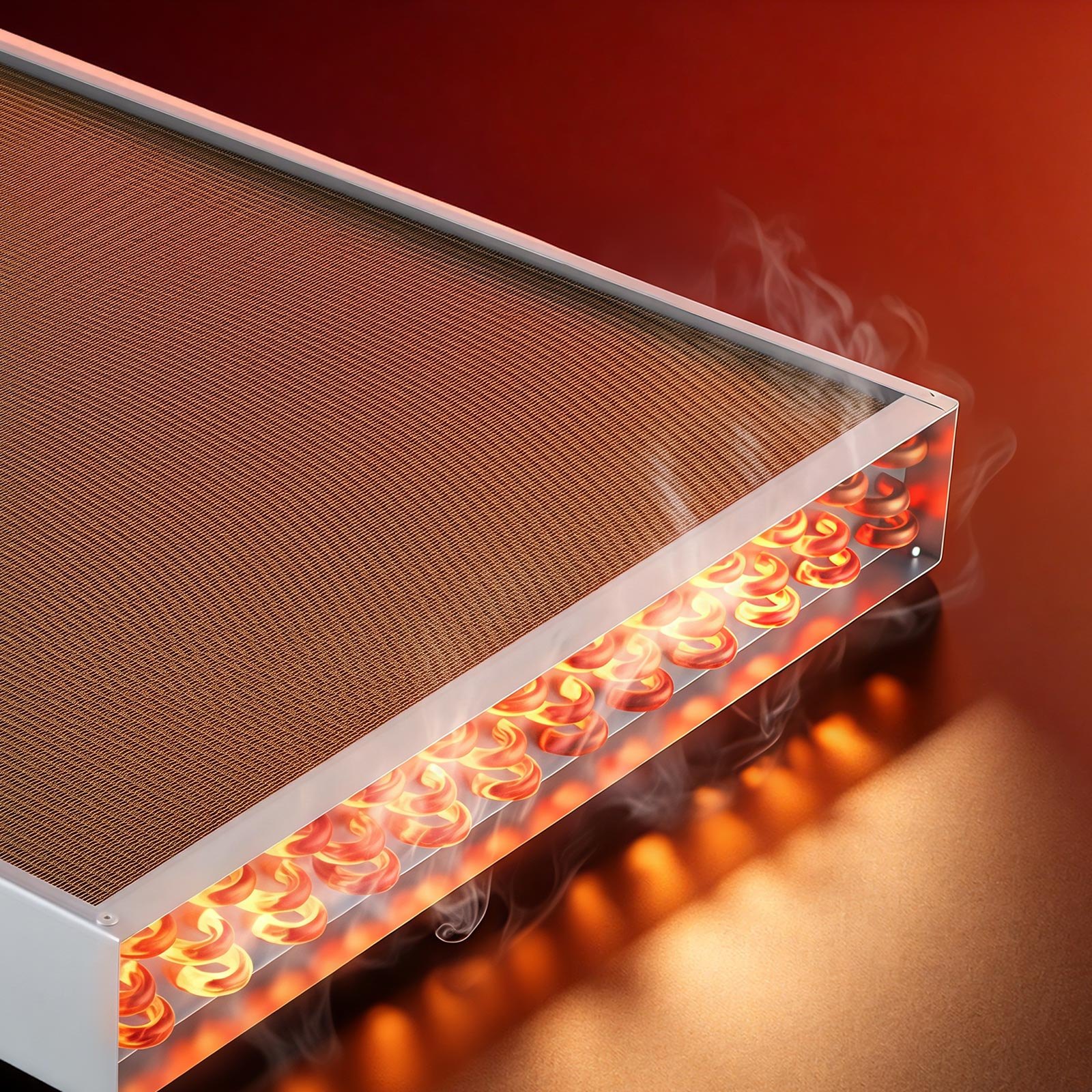

Constructie met koperen buizen en aluminium lamellen voor maximale warmtegeleiding.

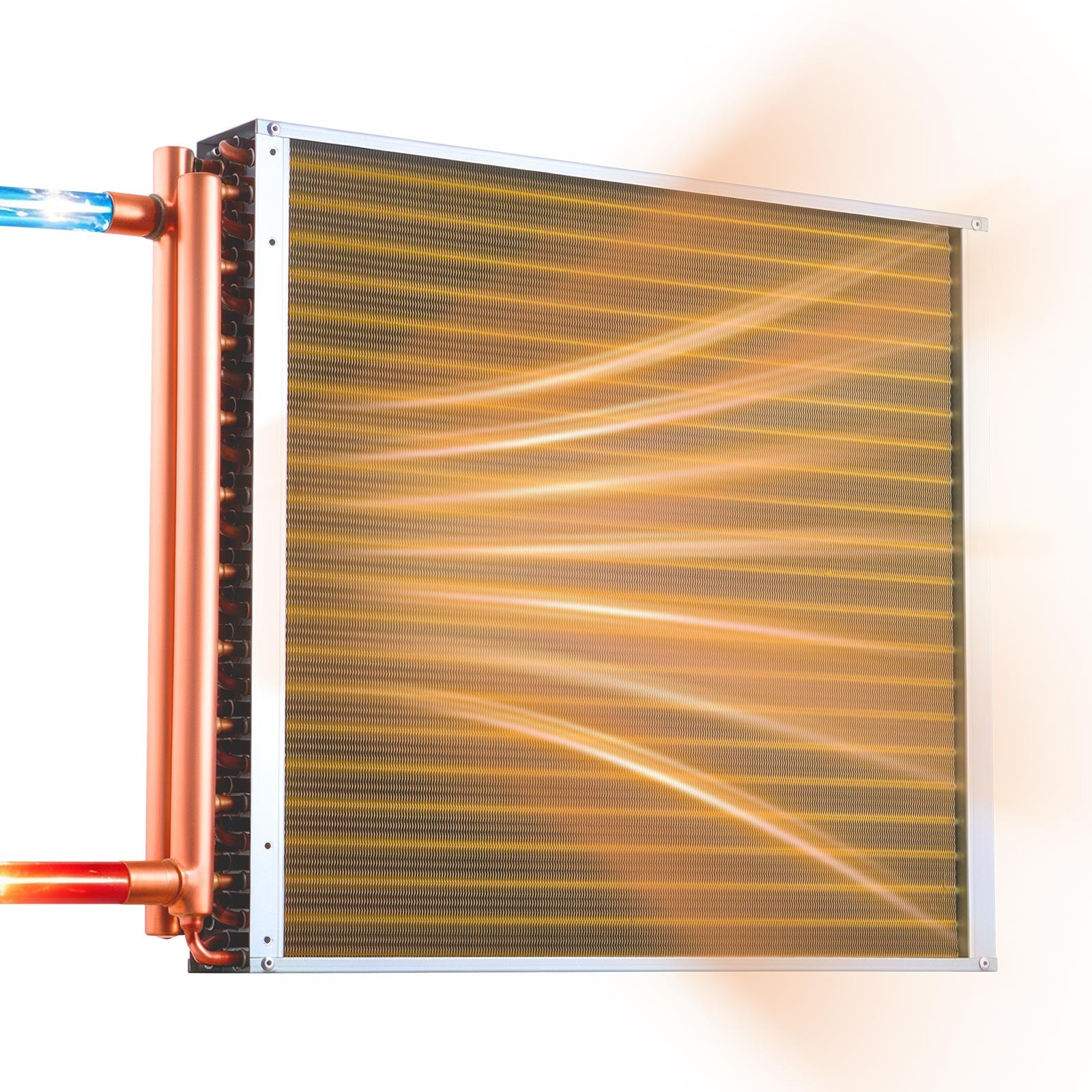

Met zijn naadloze, zuiver koperen buizen en aluminium lamellen met hoge dichtheid levert de VEVOR 22x22 water-lucht warmtewisselaar met lamellen uitstekende thermische prestaties. Koper geleidt warmte van nature snel van het vloeistofcircuit naar de omringende luchtstroom. Dit zorgt voor een efficiënte warmteoverdracht tussen het circulerende water en de luchtstroom.
Het naadloze ontwerp uit één stuk van de koperen buis elimineert zwakke plekken die kunnen ontstaan bij gelaste of verbonden constructies, waardoor de duurzaamheid bij wisselende temperaturen en bedrijfsdrukken wordt verbeterd. Dankzij de aluminium lamellen die het oppervlak maximaliseren, behoudt deze warmtewisselaar een efficiënte warmteoverdracht, zelfs onder hoge belasting of tijdens continu gebruik. Dit draagt bij aan consistente prestaties bij langdurig gebruik.

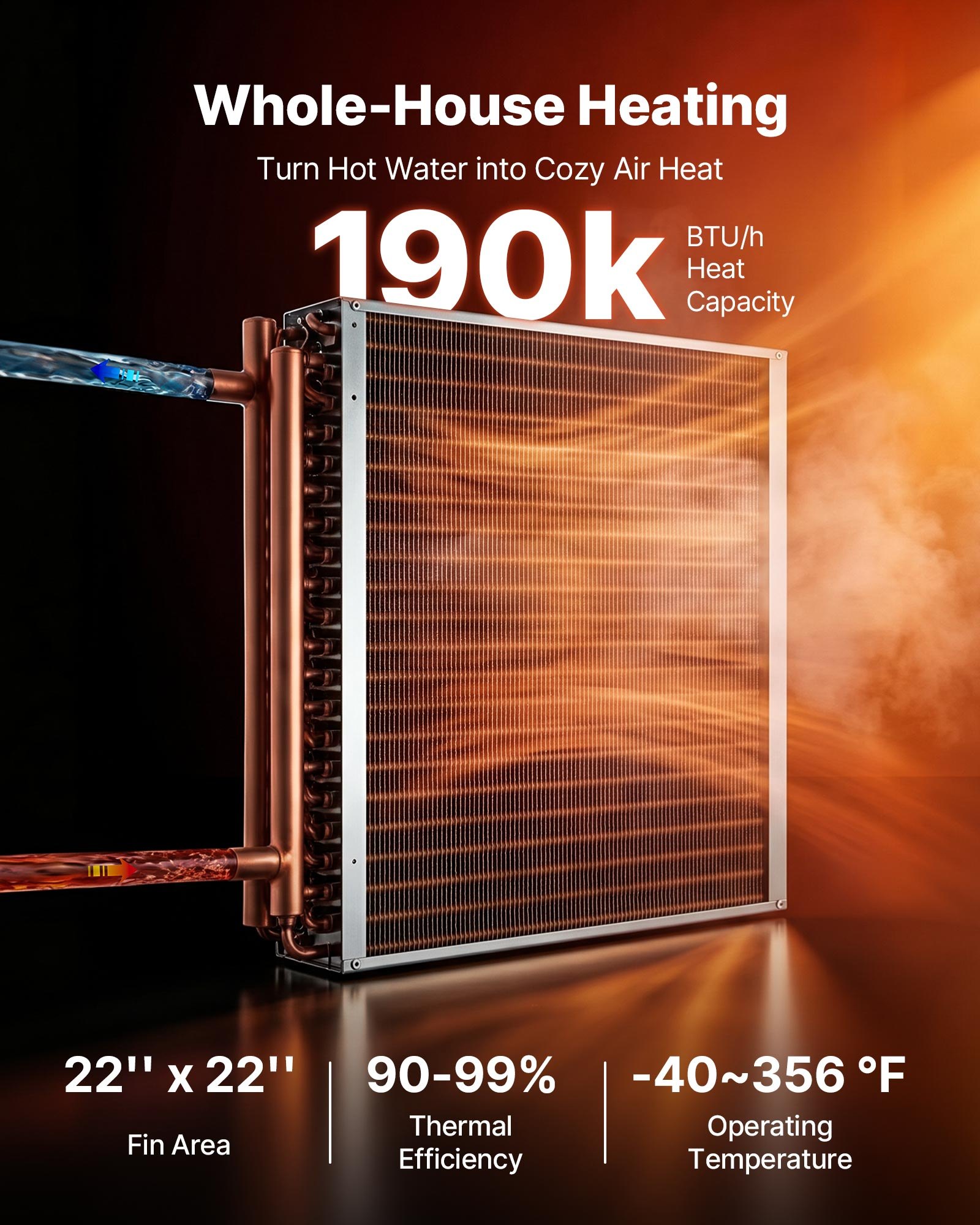

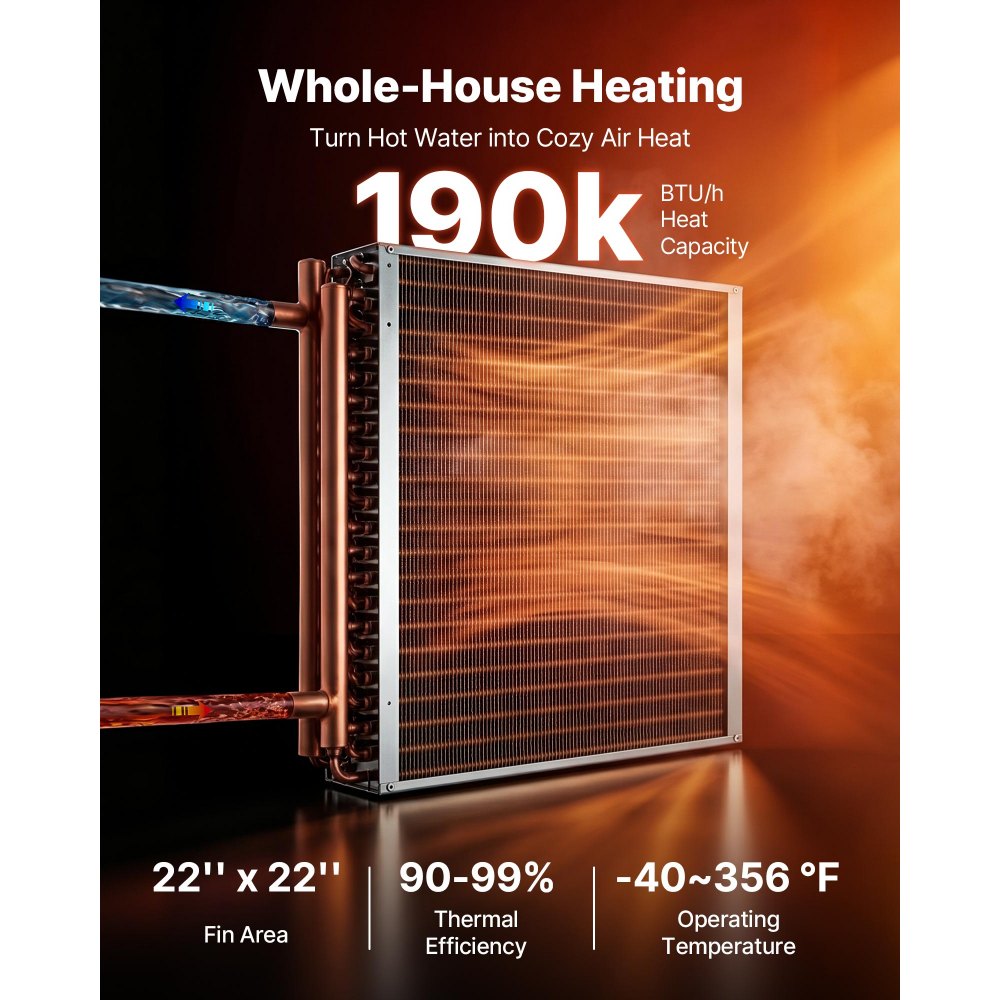

190.000 BTU-vermogen voor verwarmingstoepassingen met een hoge warmtevraag.
Deze warmtewisselaar kan tot 190.000 BTU/u aan warmte verwerken, waardoor hij ideaal is voor veeleisende toepassingen in woningen en lichte commerciële ruimtes die een constante stroom warme lucht vereisen. Het vermogen zorgt ervoor dat een ruimte snel en efficiënt wordt verwarmd, of het nu onderdeel is van een heteluchtverwarming, een hydronisch luchtbehandelingssysteem of een groot verwarmingssysteem voor een werkplaats.
Deze unit presteert beter dan kleinere warmtewisselaars in dezelfde lijn dankzij het plaatoppervlak van 22x22 inch en de drie rijen koperen buizen. Hij is uitermate geschikt voor toepassingen die een hoger verwarmingsvermogen vereisen. Dit nominale vermogen is het meest geschikt voor installaties in grote werkplaatsen, commerciële kweekruimtes of residentiële systemen met meerdere zones.
Warmtewisselaar met geribbelde spiraal en water-luchtkoeling, voorzien van 266 ribben voor een superieure warmteoverdracht.
Deze water-lucht warmtewisselaar met lamellen heeft 266 aluminium lamellen. Deze lamellen vergroten het contactoppervlak tussen de lamel en de bewegende lucht aanzienlijk. Doordat de lucht over het lamellenoppervlak stroomt, verbetert het grotere contactoppervlak de warmteoverdrachtsefficiëntie. Dit leidt direct tot een hoger rendement en snellere thermische reactietijden in het gehele systeem.

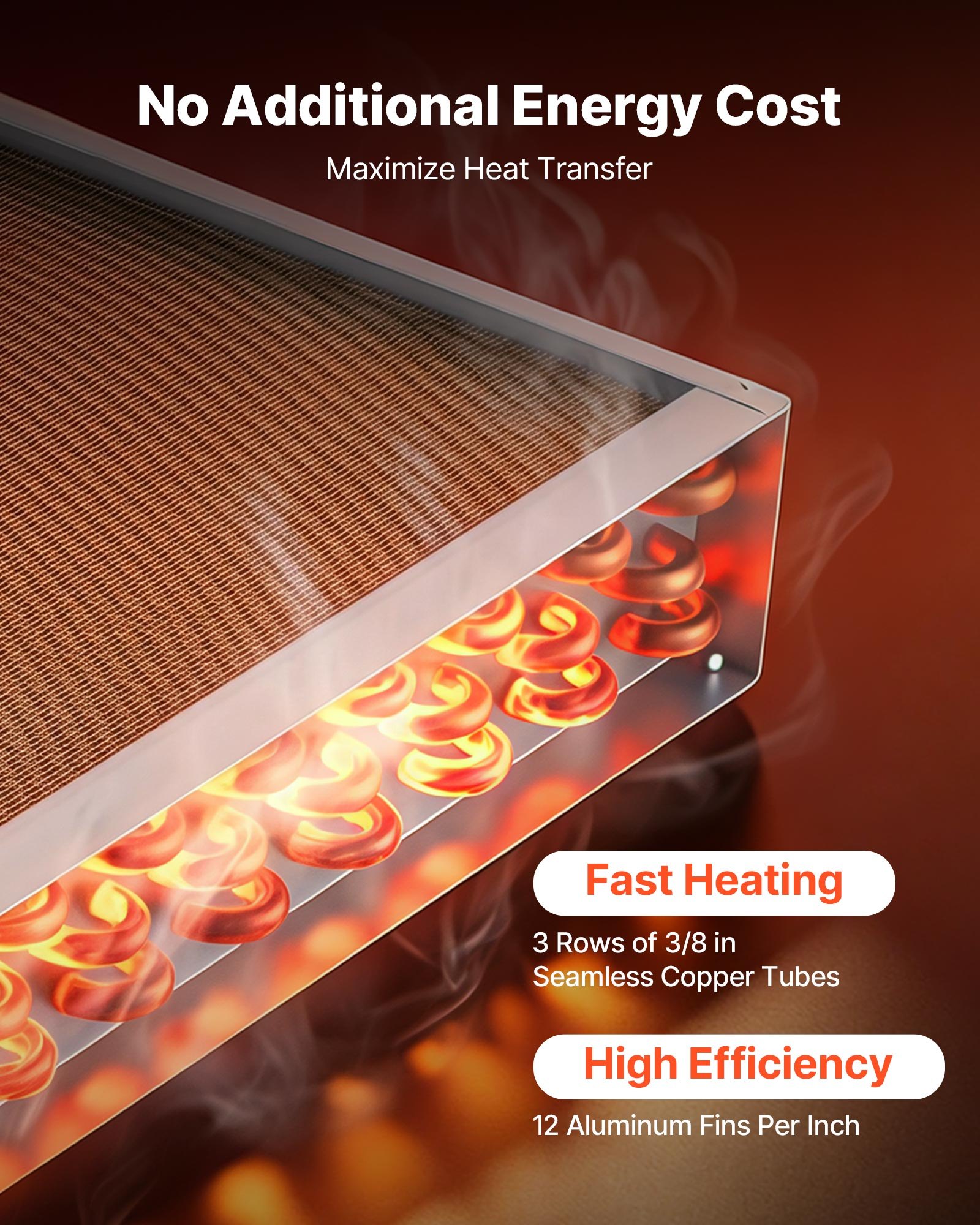

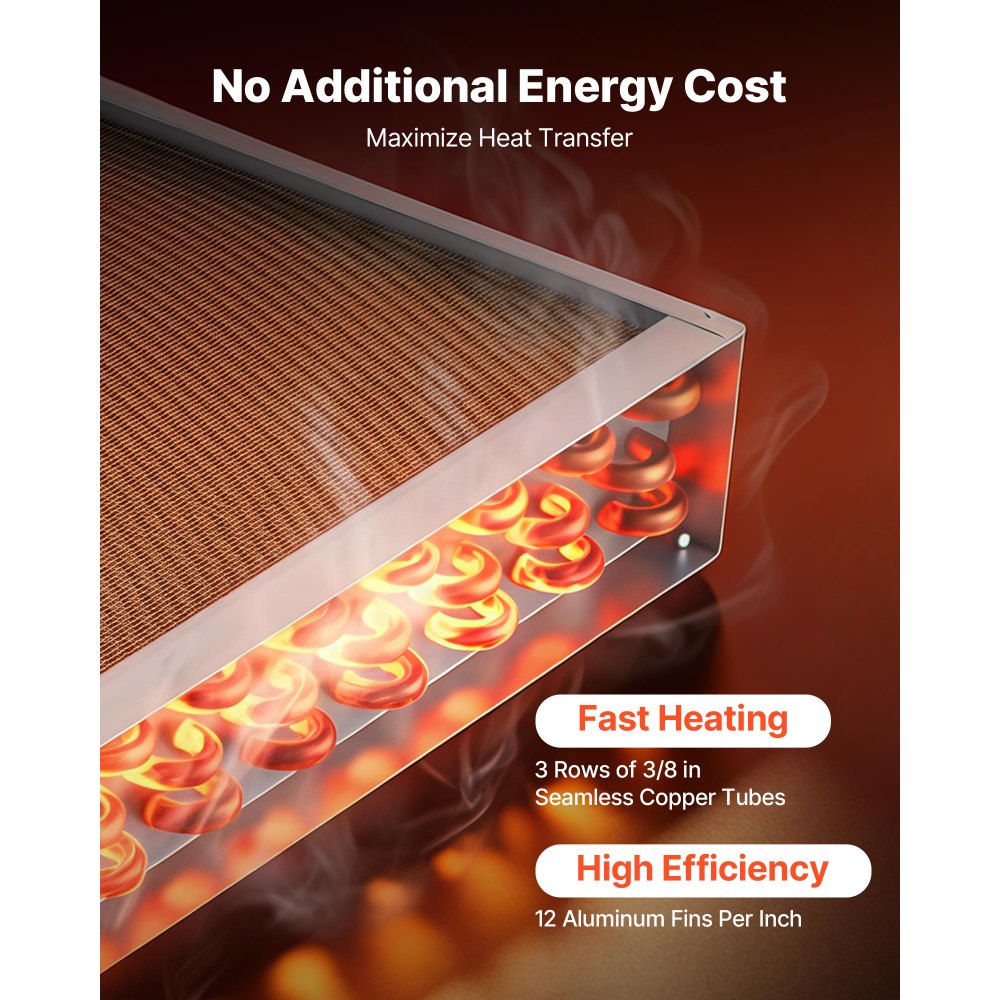

Drie rijen koperen buizen van 3/8 inch houden de lamellen op hun plaats over het gehele warmteoverdrachtsoppervlak van 22x22 inch. Deze drie rijen zorgen ervoor dat de circulerende vloeistof en luchtstroom voldoende tijd hebben om met elkaar in contact te komen, zelfs bij hoge ventilatorsnelheden. Hierdoor werkt de warmtewisselaar goed in uiteenlopende situaties, waardoor grote ventilatoren of pompen overbodig zijn.

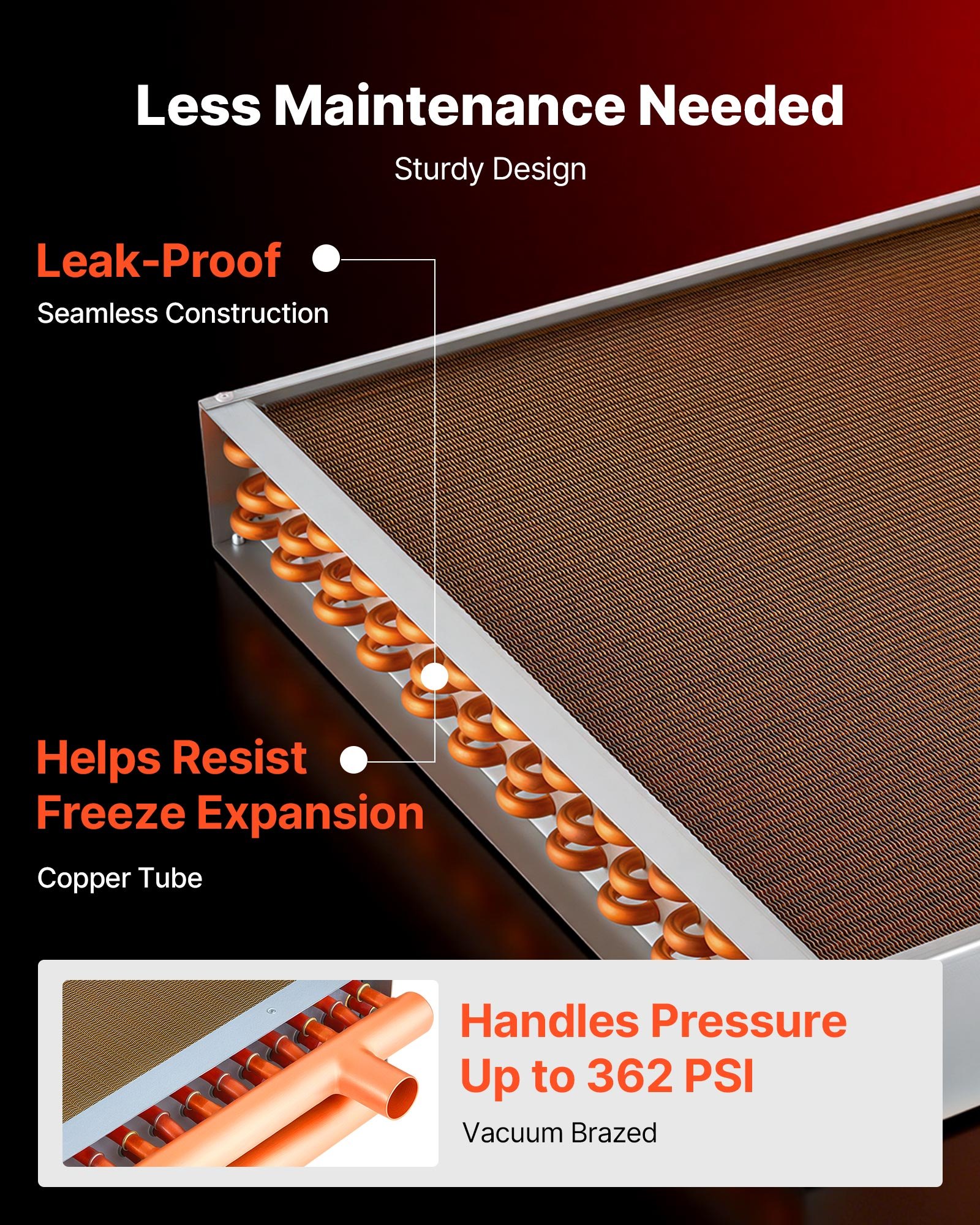

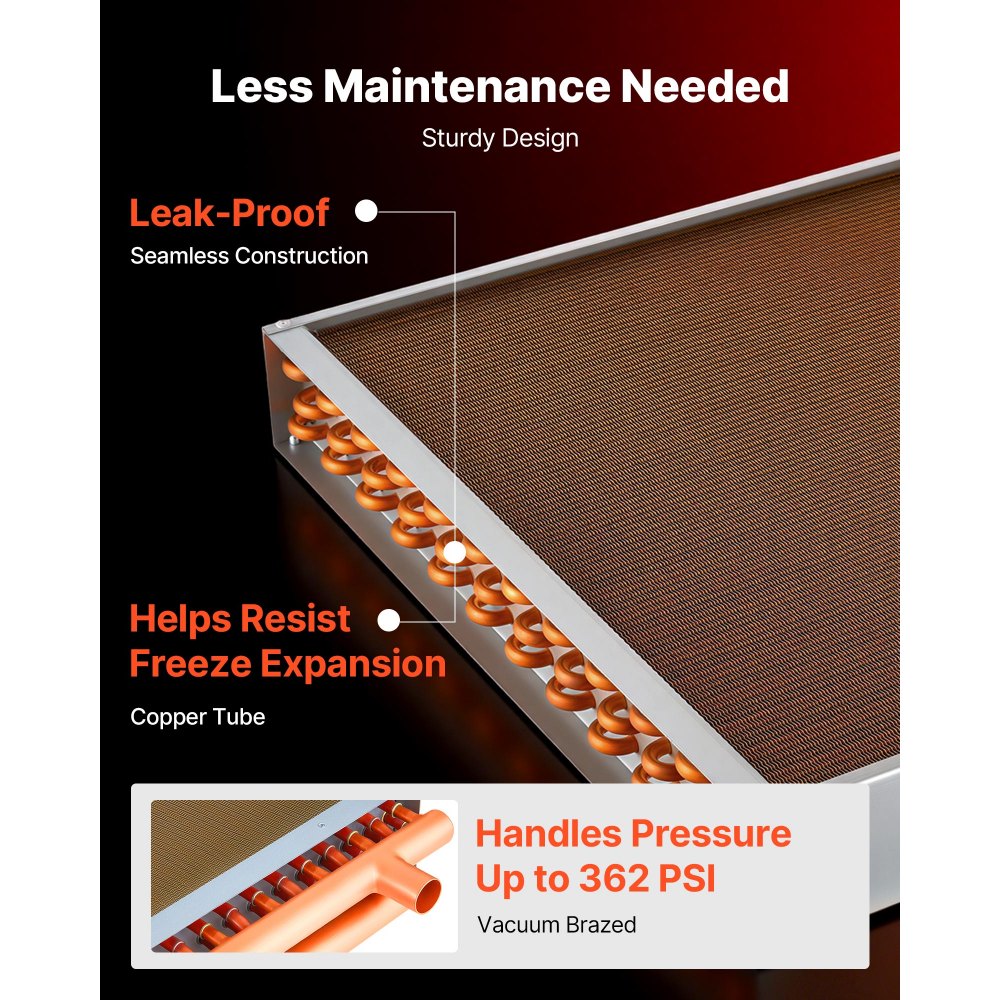

Vacuümhardsolderen en lektesten voor betrouwbaarheid op lange termijn
Er bestaat een industrieel proces genaamd hogedrukvacuümsolderen waarmee koperen buizen aan aluminium lamellen worden verbonden. Dit zorgt voor metallurgische verbindingen die sterker zijn en beter lucht buiten houden dan reguliere mechanische verbindingsmethoden. Dit proces elimineert fluxresten op het verbindingsvlak en garandeert volledig contact tussen de buis en de lamelkraag, waardoor een consistente warmteoverdracht door de hele warmtewisselaar wordt gewaarborgd.
Elke warmtewisselaar ondergaat strenge lektesten voordat deze de fabriek verlaat, om te garanderen dat alle verbindingen en koppelingen tijdens gebruik veilig zijn. Het feit dat dit productieproces een maximale werkdruk van 2,5 MPa (362,6 psi) aankan, toont de robuustheid van de constructie aan. Lektesten helpen de integriteit van de warmtewisselaar vóór verzending te controleren.

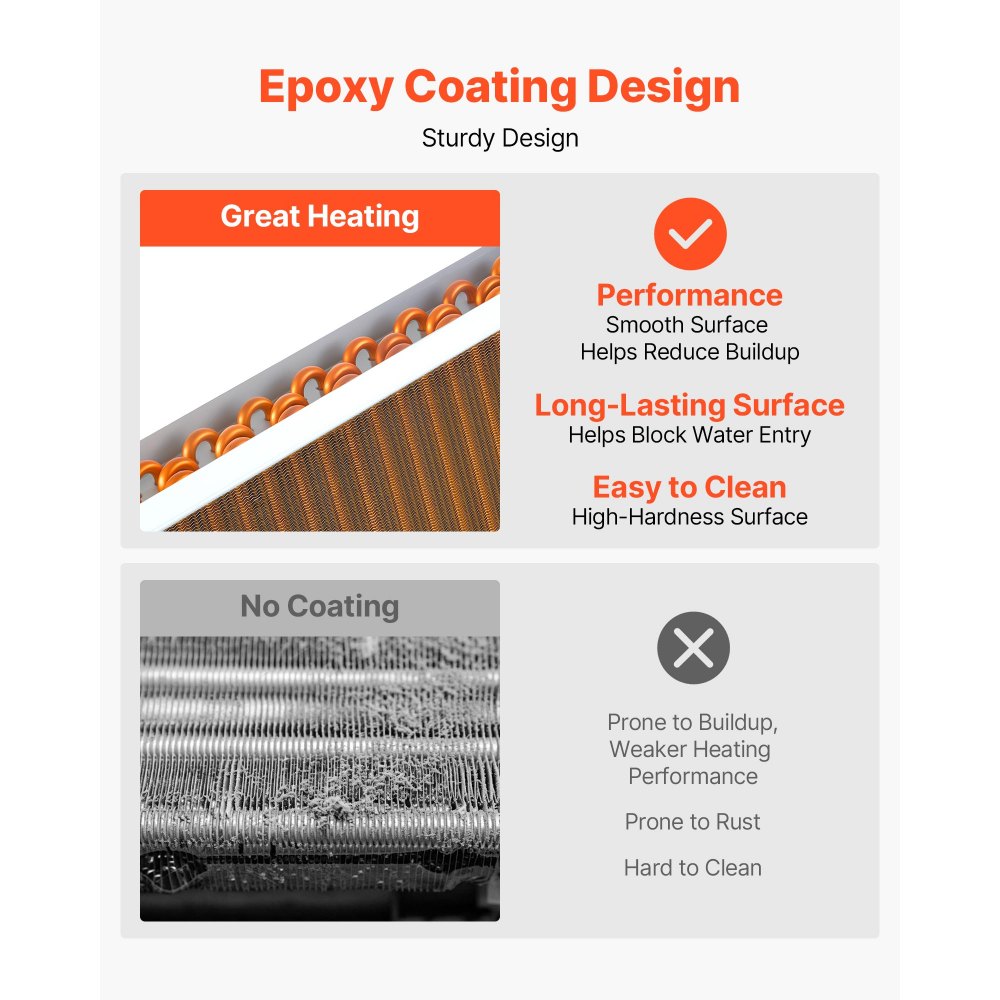

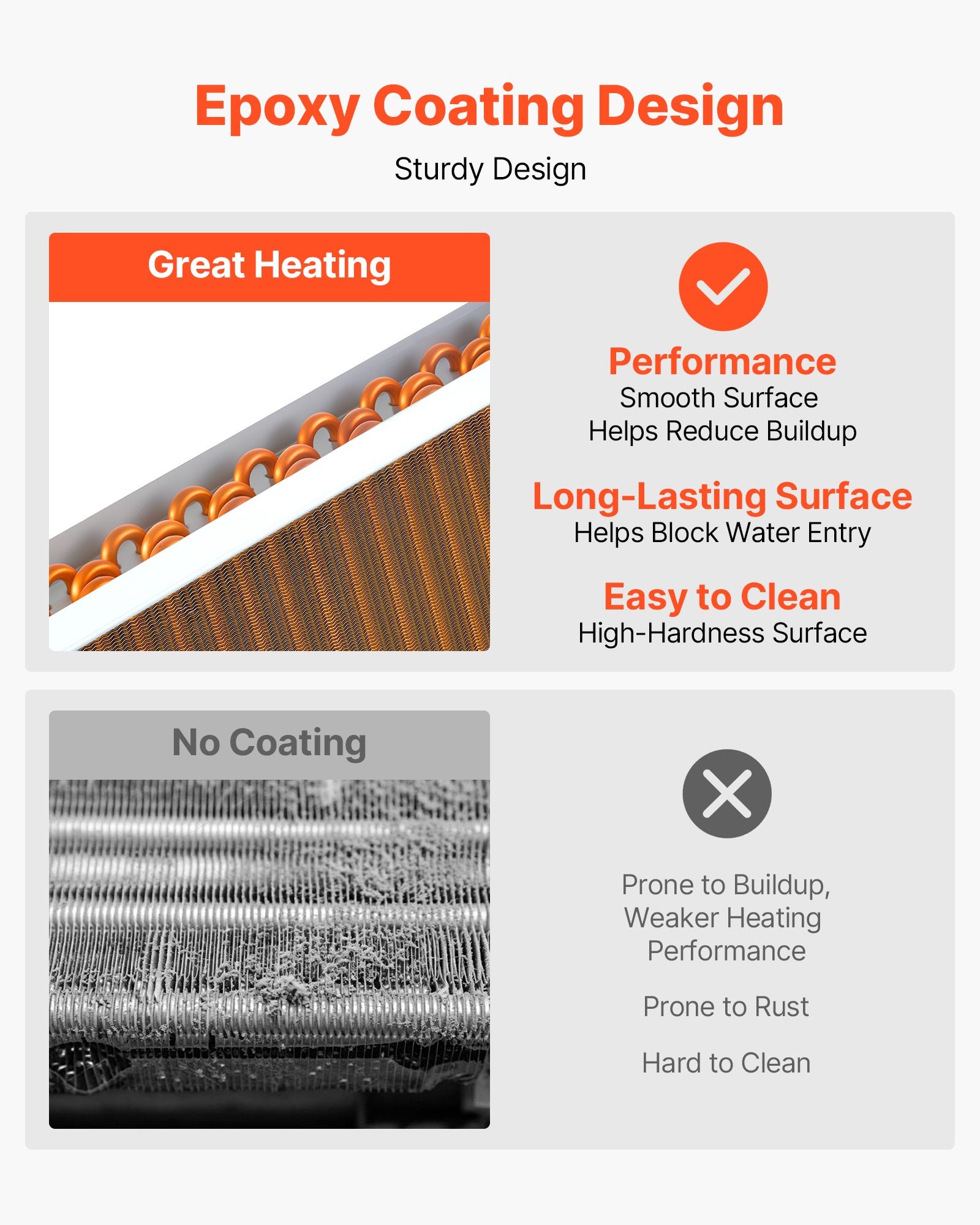

Aluminium vinnen met epoxycoating voor kalkbestendigheid en een langere levensduur.
De aluminium lamellen van deze warmtewisselaar zijn voorzien van een epoxycoating met hoge hardheid die corrosie en slijtage tegengaat. In open systemen, buitenkachels of andere hydronische systemen waar de watersamenstelling verandert, helpt deze coating de efficiëntie van de lamellen te behouden door te voorkomen dat minerale afzettingen de ruimtes tussen de lamellen vullen.
De epoxycoating beschermt niet alleen tegen kalkaanslag, maar biedt ook een extra beschermingslaag tegen corrosie en beschadiging door gebruik. Het apparaat is ontworpen om te functioneren bij temperaturen van -40 tot 356 °F (-40 tot 180 °C) zonder dat dit ten koste gaat van de vorm of prestaties. Dit wordt mogelijk gemaakt door het gegalvaniseerde stalen montageframe, dat zorgt voor stabiele mechanische ondersteuning en roestbestendigheid.
Warmtewisselaar met lamellen voor water-luchtkoeling, compatibel met diverse hydronische systemen.
Veel verschillende systemen kunnen gebruikmaken van de VEVOR water-lucht warmtewisselaar met lamellen. Deze werkt goed in buitenhoutkachels, hydronische verwarmingssystemen, luchtbehandelingssystemen, klimaatbeheersingssystemen voor hydrocultuurkweekruimtes, renovaties van HVAC-systemen in woningen en hybride verwarmingsconfiguraties. De gestandaardiseerde koperen inlaat- en uitlaatpoorten van 1,1 x 1,4 inch passen in de meeste gangbare leidingconfiguraties met minimale aanpassingen.

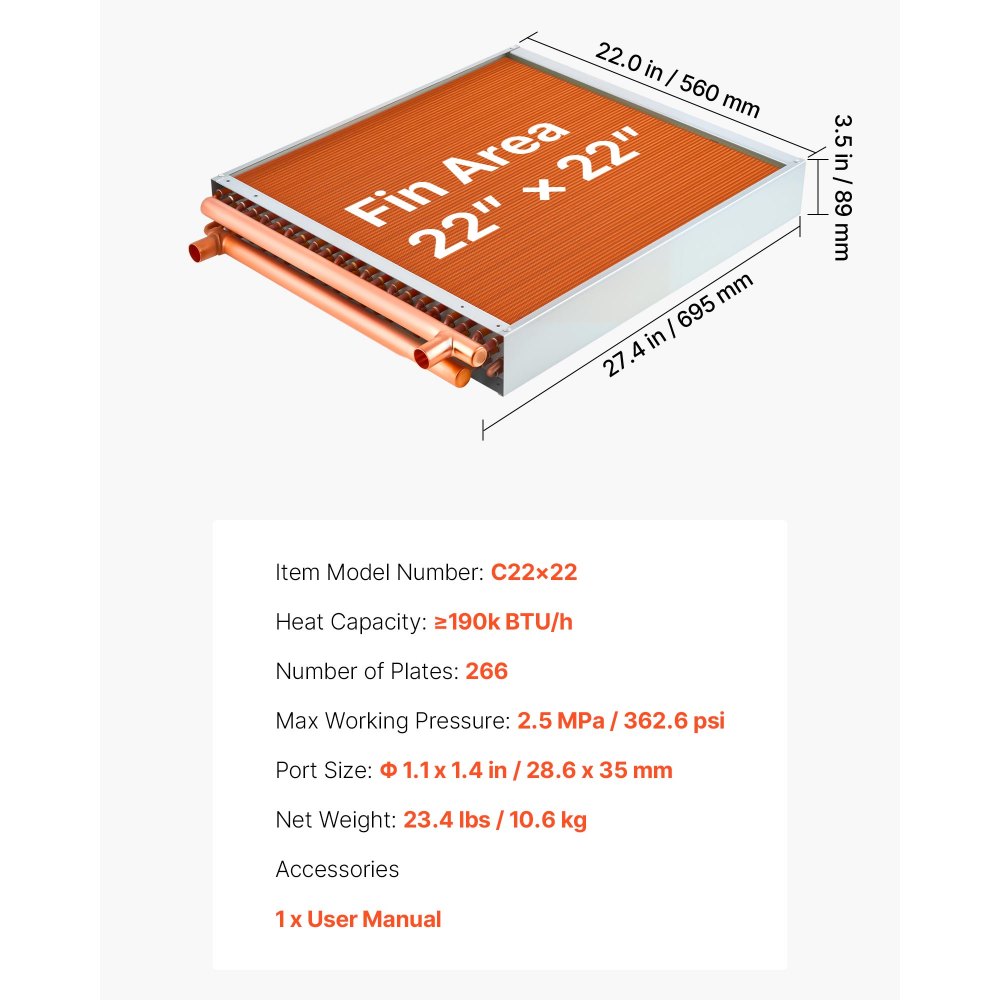

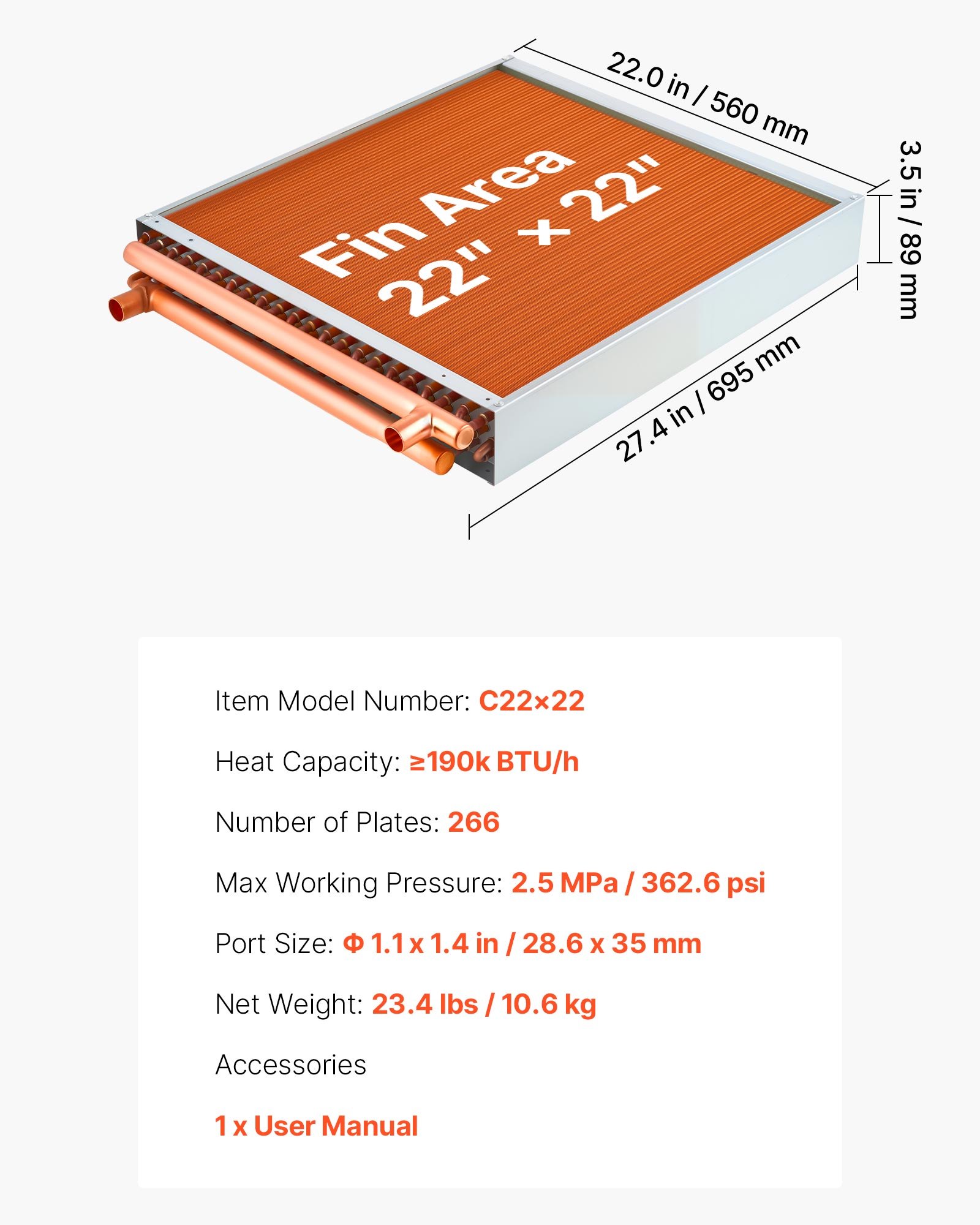

Het apparaat is voorzien van een voorgeboord montageframe van gegalvaniseerd staal, wat de installatie vergemakkelijkt en ervoor zorgt dat het frame in de behuizing van de luchtbehandelingsunit of in het kanaalsysteem kan worden bevestigd. De unit weegt 10,6 kg en heeft afmetingen van 70 x 56 x 9 cm, waardoor één persoon het gemakkelijk in de meeste luchtbehandelingskasten kan plaatsen. Het biedt een goede balans tussen vermogen en formaat.

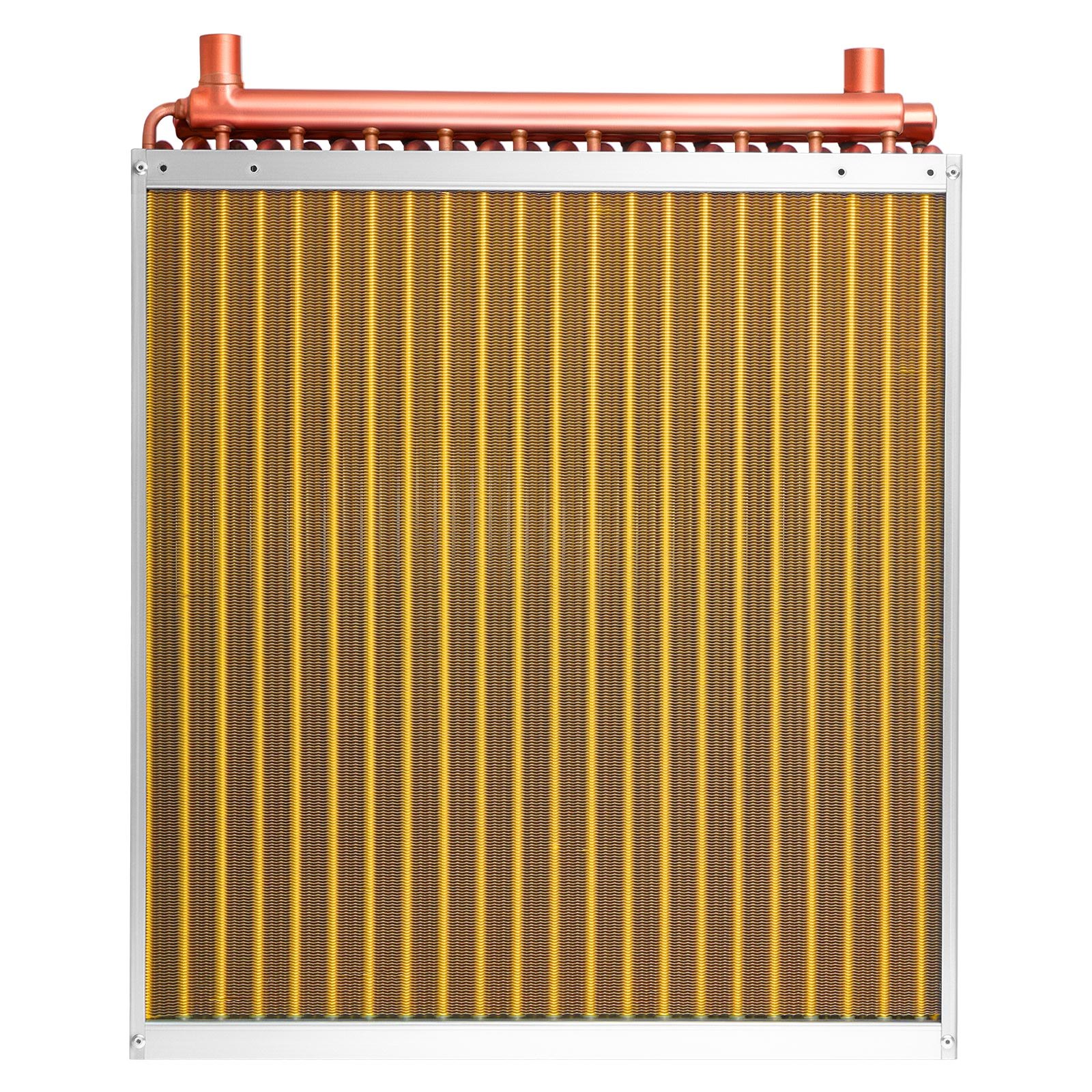

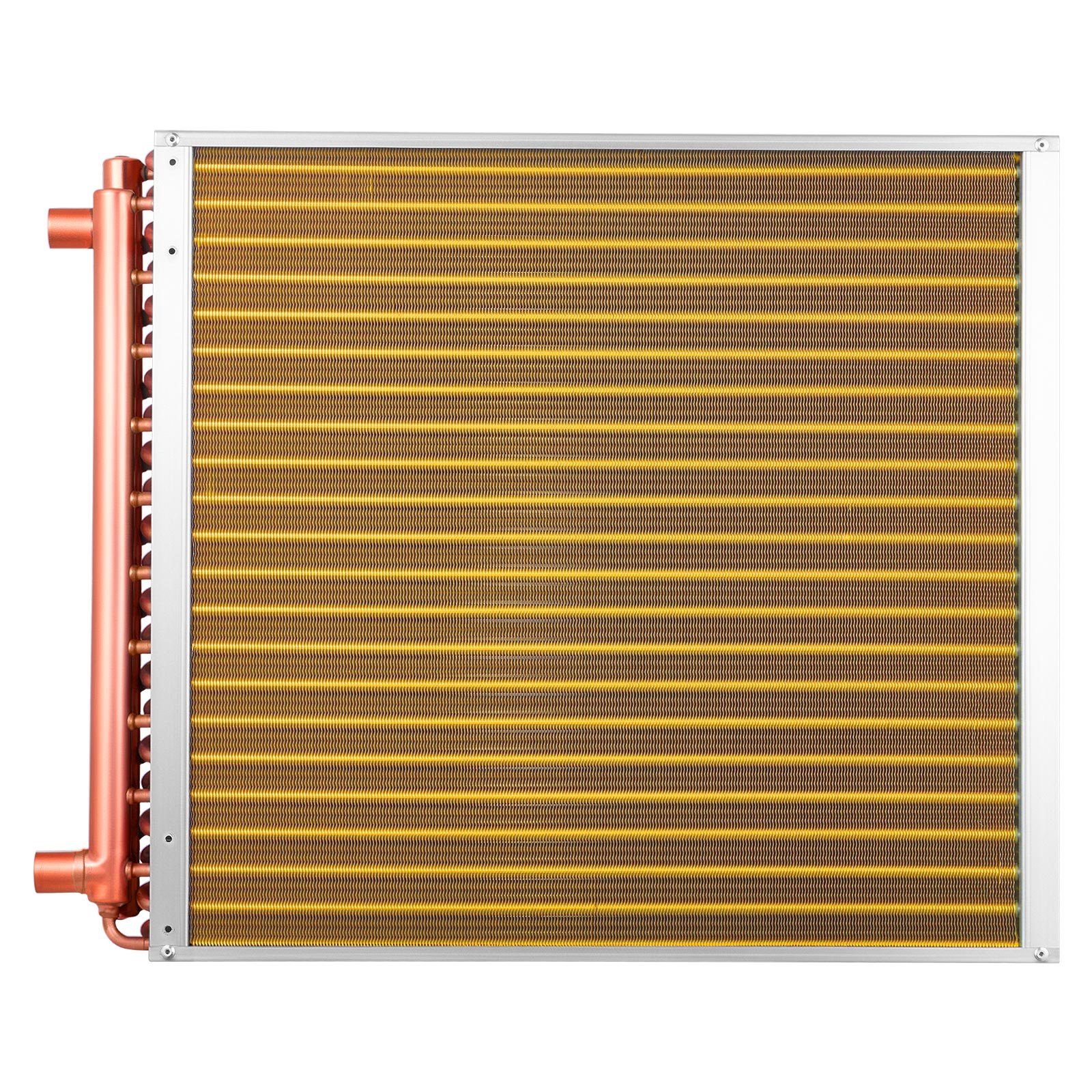

Gegalvaniseerd stalen frame en standaard poortmaat voor eenvoudige installatie.
Het gegalvaniseerde stalen frame biedt structurele ondersteuning tijdens installatie en gebruik, waardoor de koperen buisverbindingen niet hoeven te worden blootgesteld aan spanningen door beweging of trillingen. Zowel in machinekamers binnen als in buitenbehuizingen helpt de gegalvaniseerde afwerking roest en corrosie te voorkomen, waardoor het frame jarenlang structureel intact blijft.
De koperen aansluitingen voor de inlaat en uitlaat hebben een afmeting van 1,1 bij 1,4 inch (28,6 bij 35 mm), dezelfde maat als de meeste hydraulische aansluitingen die in woningen en kleine bedrijven worden gebruikt. De gestandaardiseerde aansluitingsmaat vereenvoudigt de aansluiting op compatibele leidingsystemen. Installateurs die werken aan nieuwbouw of renovaties zullen merken dat het frameontwerp en de plaatsing van de aansluitingen het gemakkelijk maken om de unit in geschikte luchtbehandelingskasten te plaatsen.
