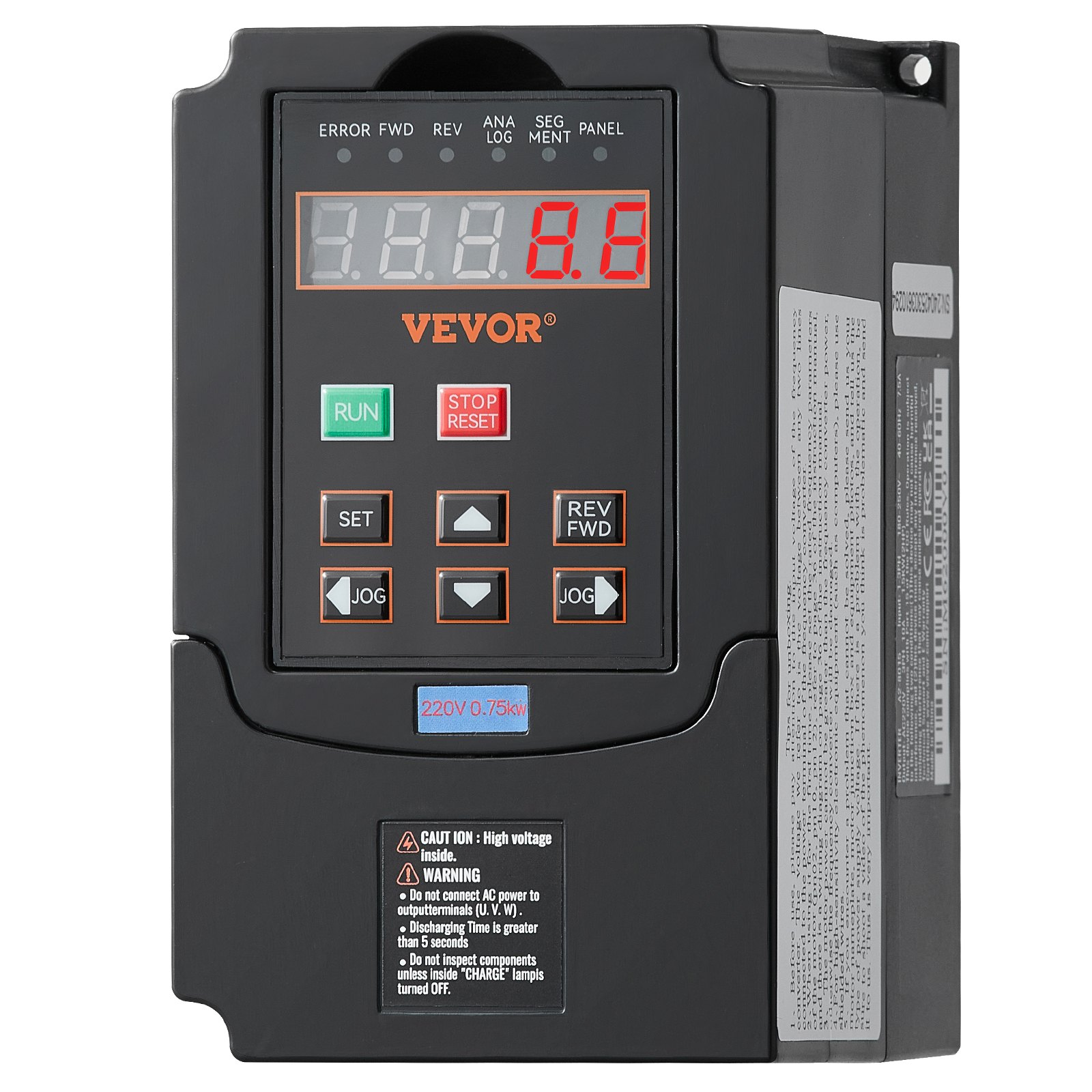

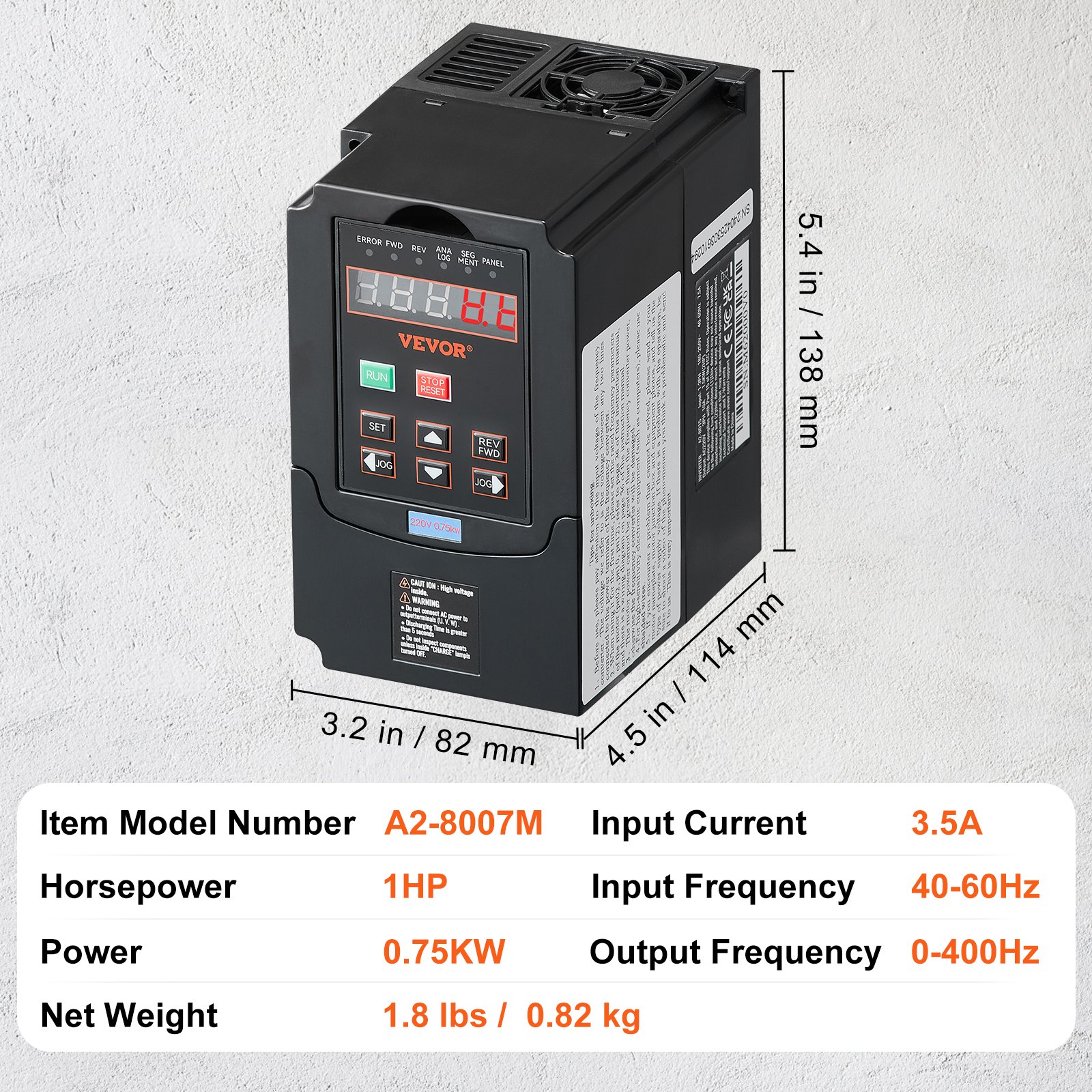

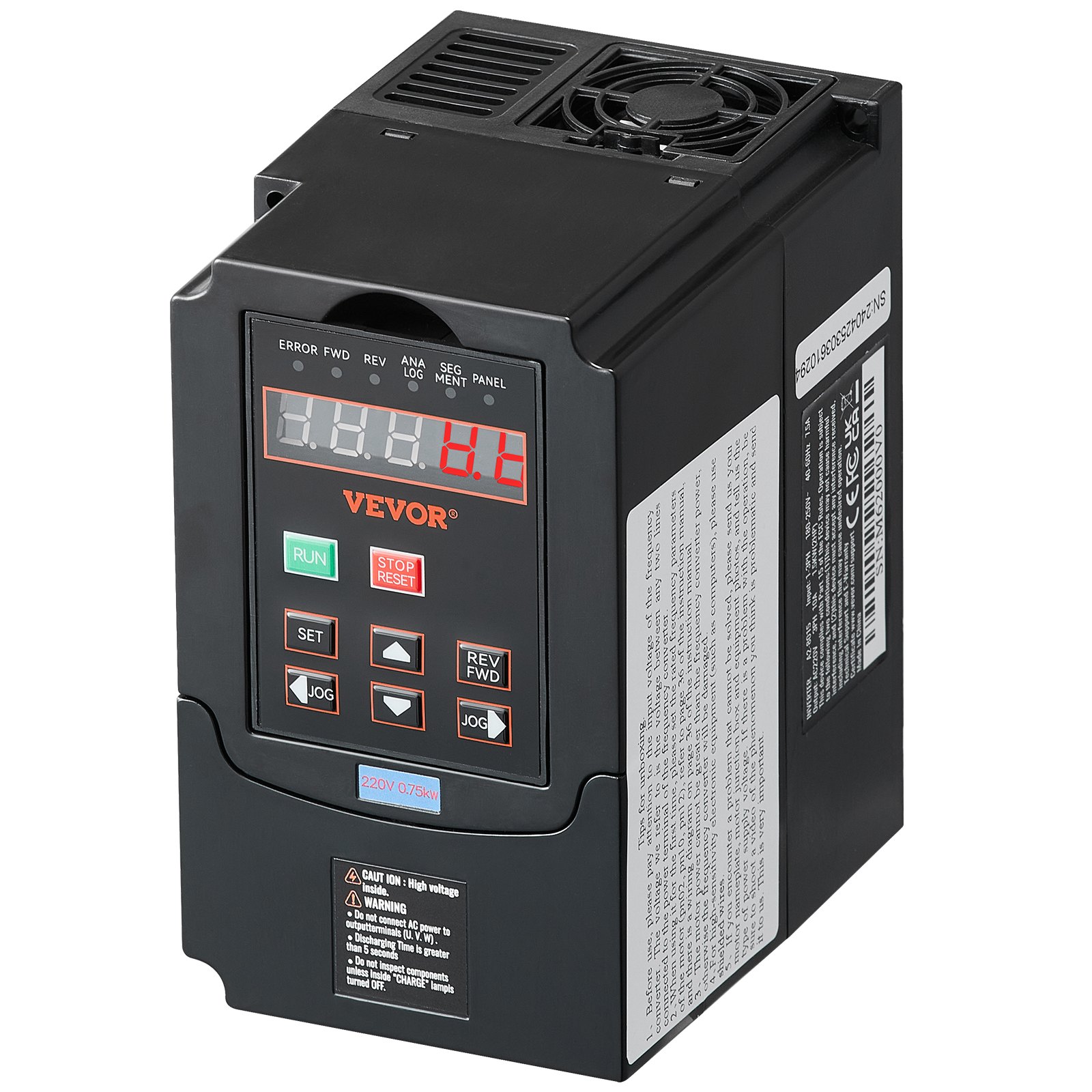

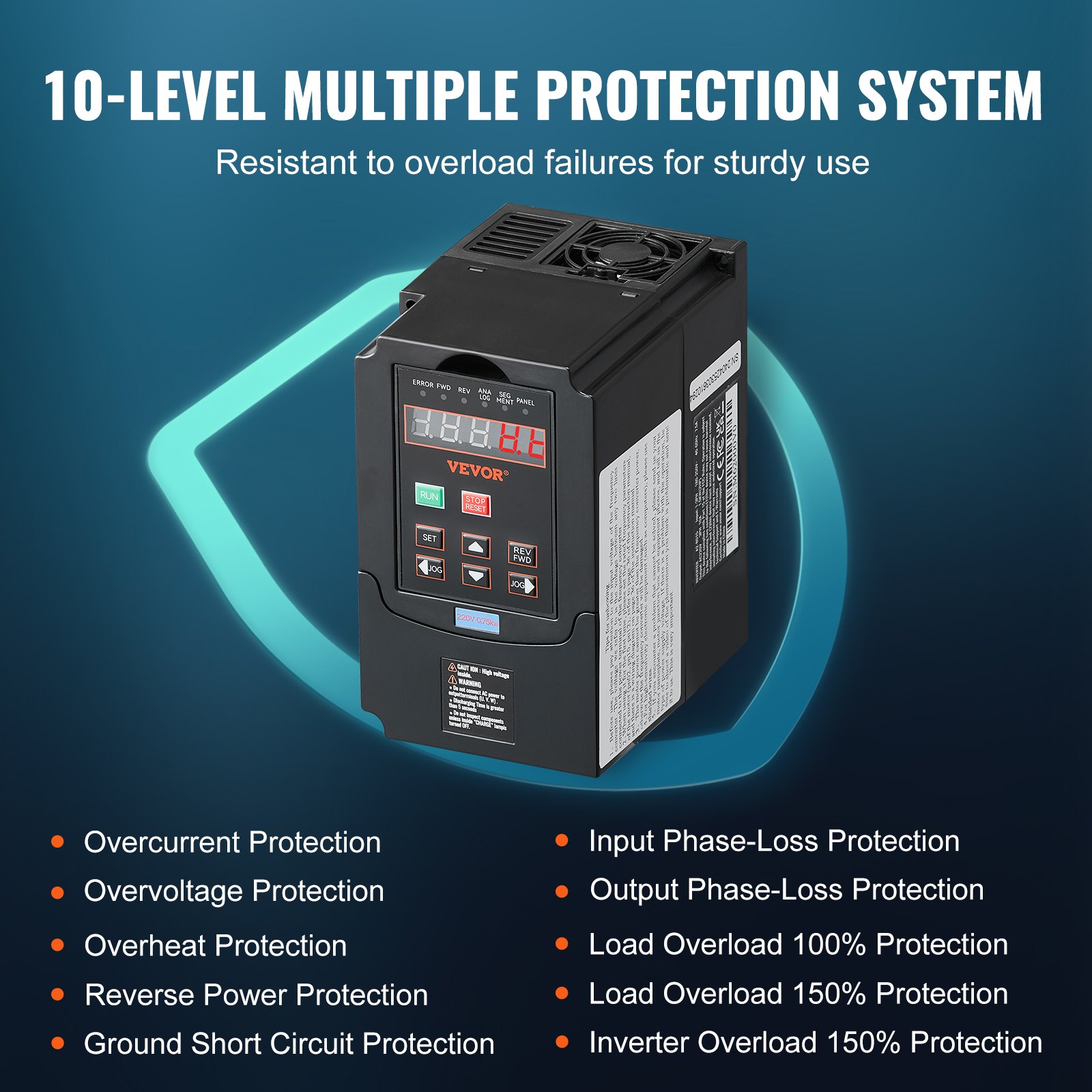

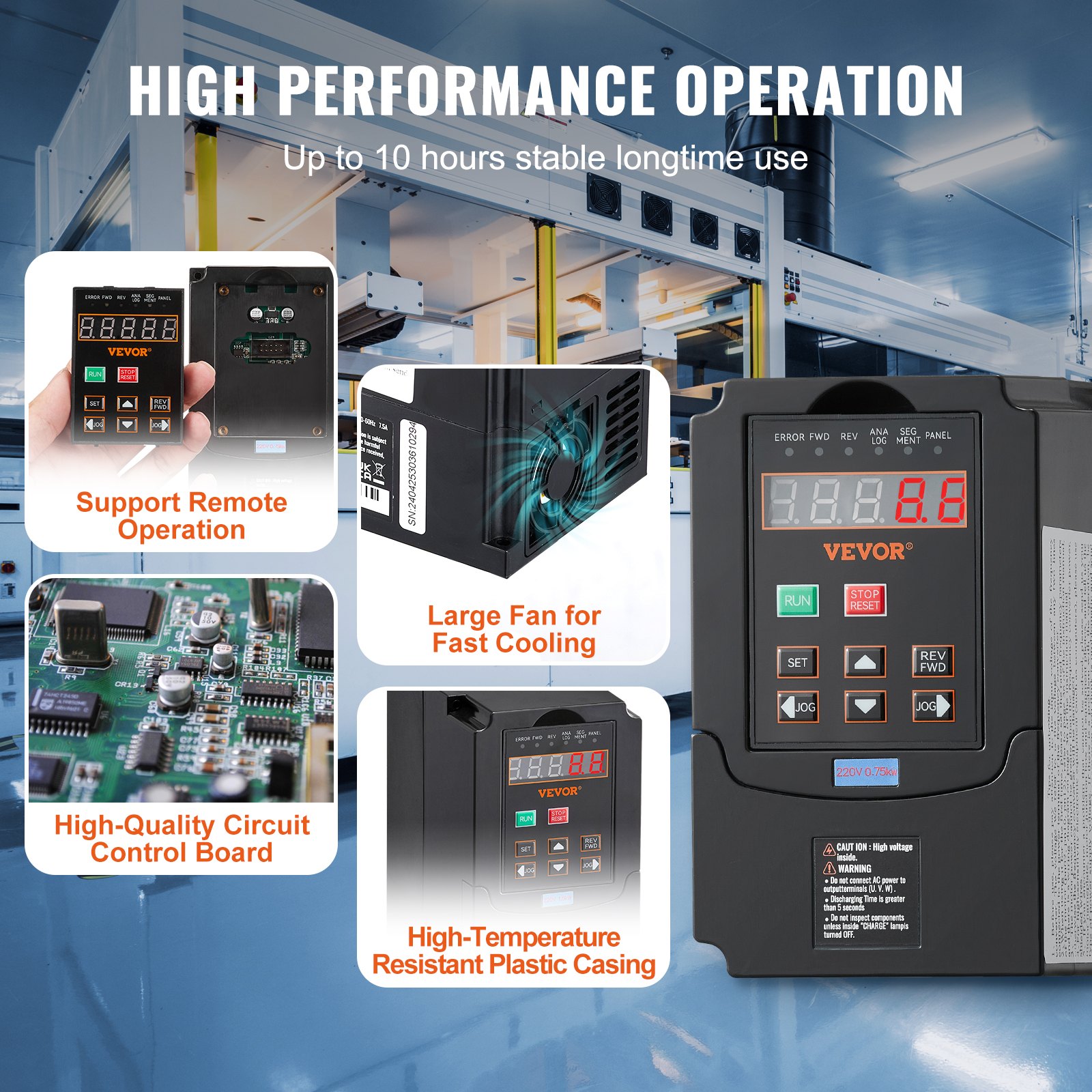

VEVOR VFD 1HP, 0.75KW, 3.5A, 1 or 3 Phase 220V Input to 3 Phase 220V Output Variable Frequency Drive, 40-60Hz Input, 0-400Hz Output VFD for Spindle Motor CNC Speed Control

De potentiometer wordt als volgt gebruikt: Er kan een externe potentiometer worden gebruikt. De aansluiting van de externe potentiometer is als volgt: 5VIN wordt aangesloten op de middelste poot van de potentiometer, 5Vout en GND worden aangesloten op de twee andere poten van de potentiometer

Sluit de twee draden van de schakelaar van uw controller aan op FWD en GND. De schakelaar van de controller mag alleen een contactschakelaar zijn. Er mag geen spanning op de controller worden gezet, anders raakt de frequentieomvormer permanent beschadigd, omdat de frequentieomvormer intern over een eigen voedingscircuit beschikt. Opmerking Onze schakelaar is in feite van het zelfhoudende type.

De hardware-aansluitingen zijn als volgt: FWD en GND aangesloten: voorwaartse draaiing, losgekoppeld: stop REV en GND aangesloten: achterwaartse draaiing, losgekoppeld: stop FWD en REV tegelijkertijd aangesloten op GND: achterwaartse draaiing, volledig losgekoppeld: stop

Op pagina 36 van de handleiding vindt u gedetailleerde toepassingsinstructies. Als u zich strikt aan bovenstaande instellingen houdt, zal het in één keer lukken. De methode voor externe start is als volgt: pn04=2 (let op parameter pn07)

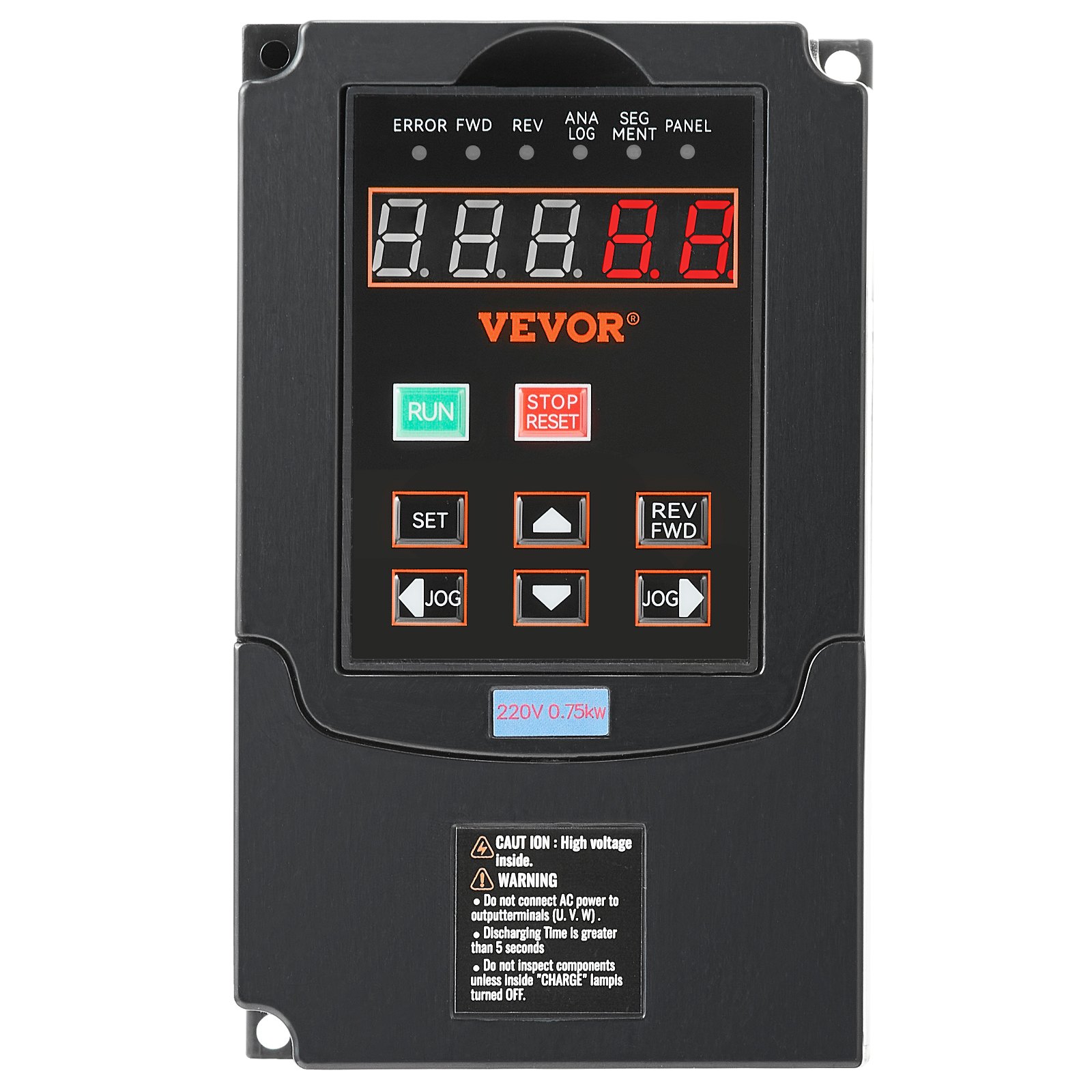

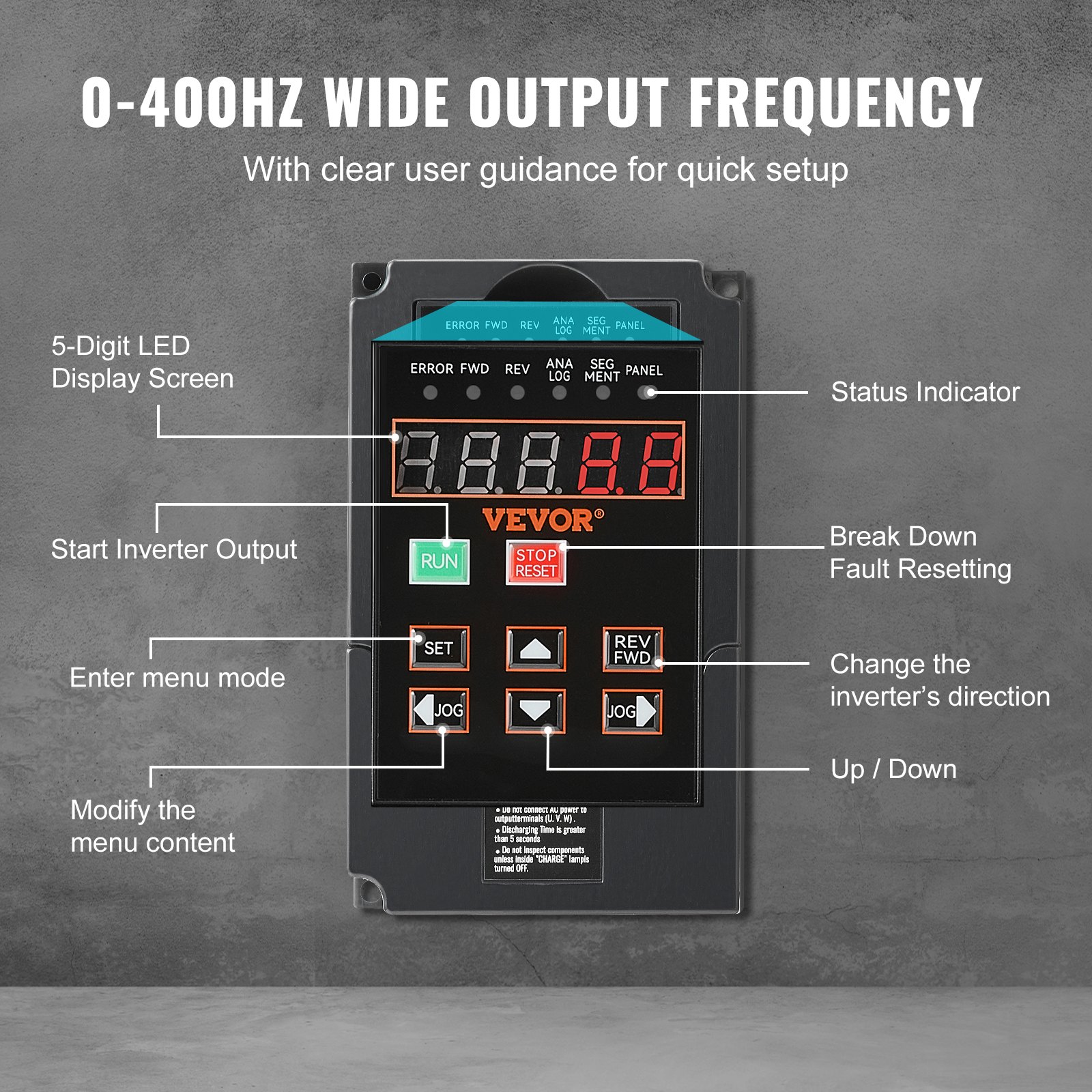

Na bovenstaande instellingen: Druk op RUN op het paneel om te starten, druk op STOP op het paneel om te stoppen. Druk op de knop FWD/REV op het paneel om te schakelen tussen vooruit en achteruit. Gebruik de pijltjestoetsen op het paneel om de snelheid aan te passen. Op pagina 8 van de handleiding vindt u gedetailleerde instructies voor het gebruik van het menu.

Pas de bedrading van uw motor aan naar een driefasige 220 V-configuratie. Dit houdt in dat u de bedrading in de aansluitdoos van de motor moet omzetten naar een driehoekige configuratie. Hieronder vindt u een set testparameters. pn32=6 pn02=nominaal frequentie van de motor pn03=2 pn04=1 pn10=nominaal frequentie van de motor pn12=nominaal frequentie van de motor

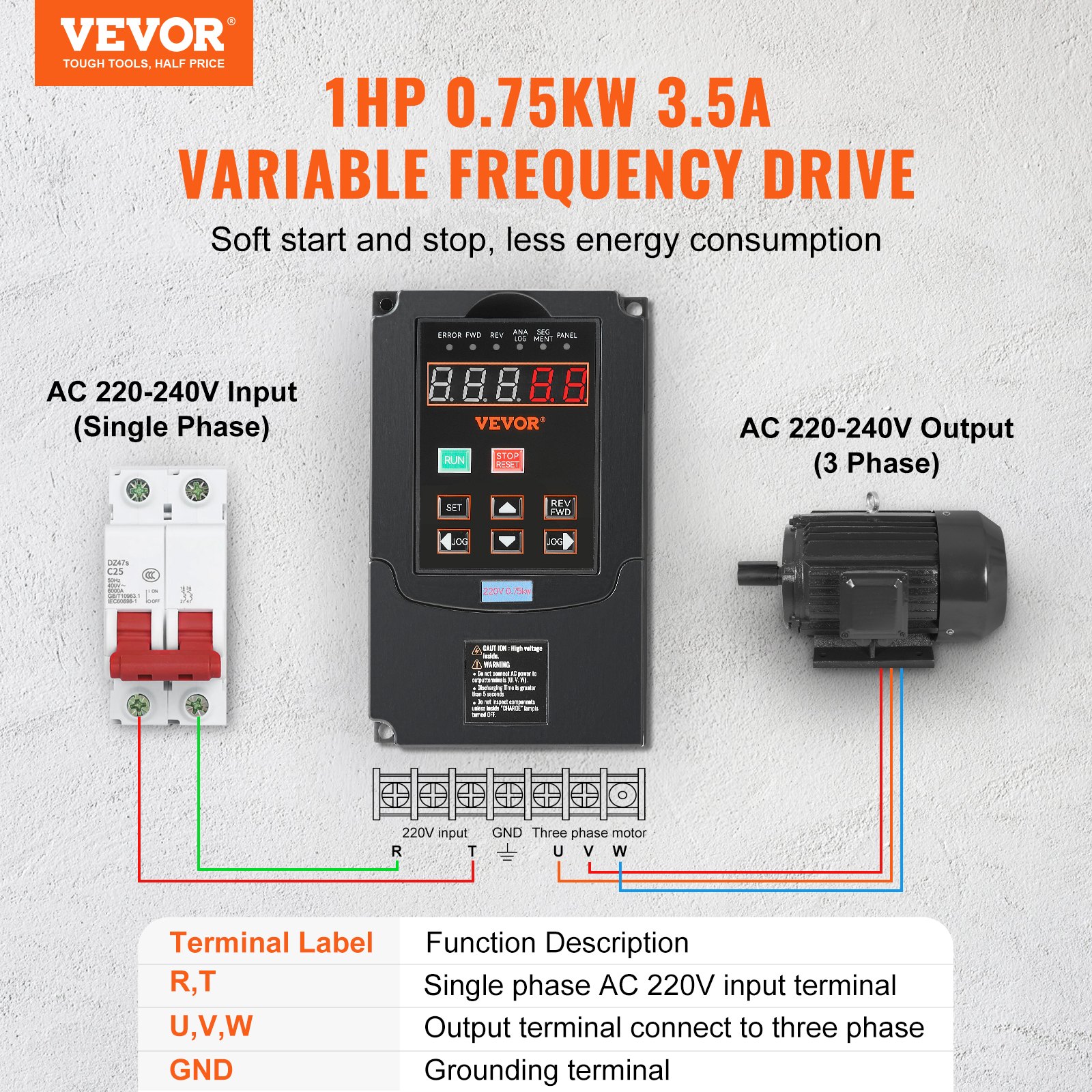

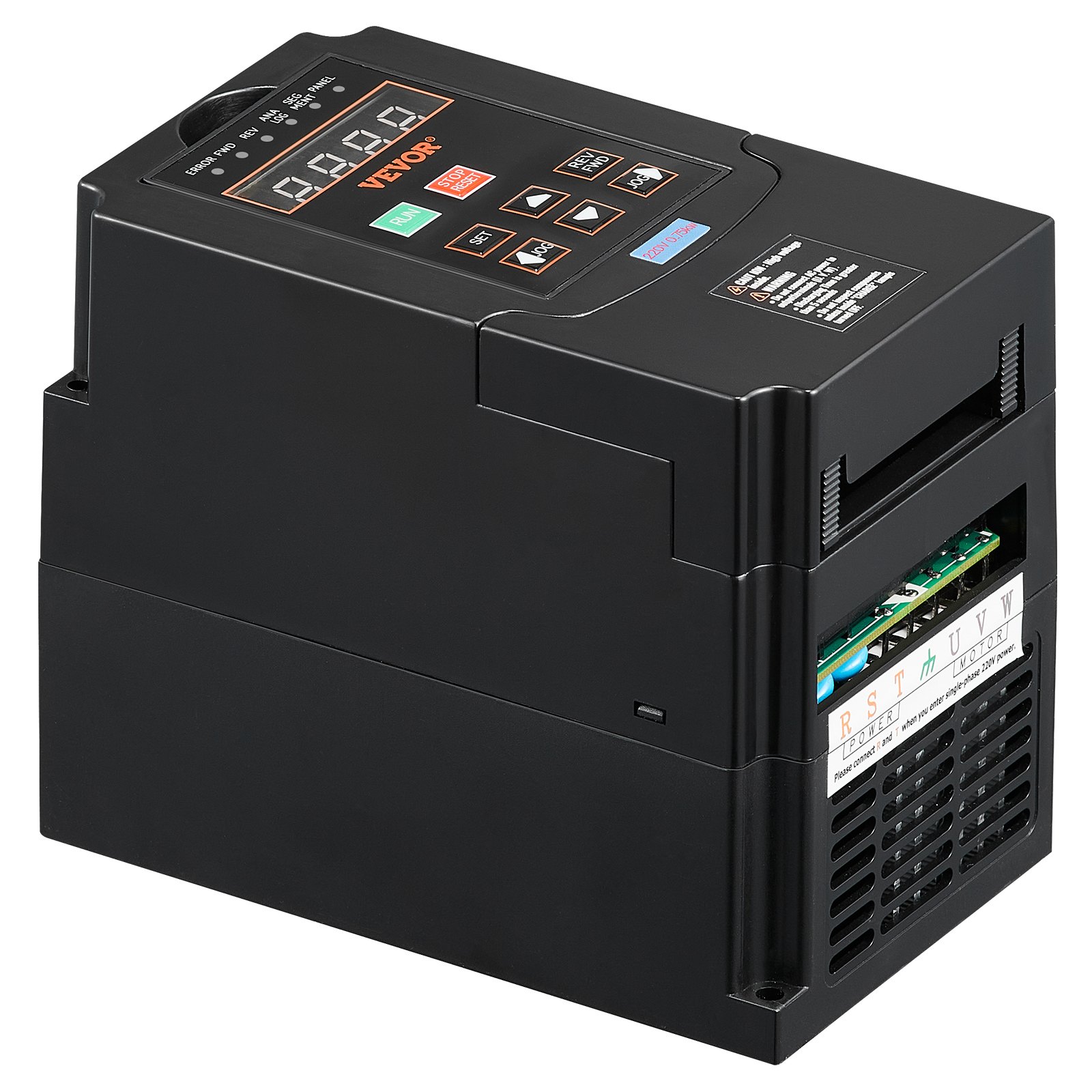

Hieronder vindt u de testmethode Aansluiting op de stroomvoorziening: Als u een enkelfasige 220 V-aansluiting hebt, sluit u deze aan op R en T; laat S vrij, deze hoeft niet te worden aangesloten. Als u een driefasige 220 V-aansluiting hebt, sluit u deze aan op RST. De drie draden van de motor worden aangesloten op U, V en W. De motor en de frequentieomvormer mogen alleen via een kabel met elkaar worden verbonden; er mag geen schakelaar tussen worden geplaatst.
